Возможные производители: KLEMSAN
Клемма для высокого тока, с контрольным гнездом, номинальное напряжение: 1500 В DC / 1000 В AC, номинальный ток: 309 A, тип подключения: Зажим Power-Turn, количество точек подсоединения: 2, полюсов: 1, cечение: 95 мм² - 185 мм², AWG: 3/0 - 350 kcmil, ширина: 31 мм, высота: 108,3 мм, цвет: cерый, тип монтажа: непосредственное резьбовое
Преимущества для Вас
- Данная сильноточная клемма обеспечивает простое и быстрое подключение даже больших проводов
- Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента
- Компактная конструкция позволяет выполнять кабельную разводку в ограниченном пространстве.
- Кроме имеющегося контрольного отвода можно подключить отводные клеммы, обеспечивающие возможность подсоединения двух дополнительных контрольных проводов.
Общие сведения
| Полюсов | 1 |
|---|---|
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Потенциалы | 1 |
| Номинальное сечение | 150 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Макс. мощность потерь при номинальных условиях | 11,21 Вт |
| Максимальный ток нагрузки | 309 A (для кабеля сечением 150 мм² Поперечное сечение) |
| Номинальный ток IN | 309 A |
| Номинальное напряжение UN | 1500 В DC |
| 1000 В AC | |
| Открытая боковая стенка | Нет |
Размеры
| Ширина | 31 мм |
|---|---|
| Длина | 150 мм |
| Высота | 108,3 мм |

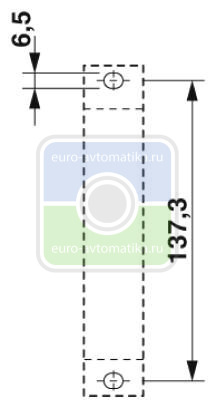

| Диаметр отверстий | 6,5 мм |
| Расстояние между высверленными отверстиями | 137,2 мм |
| Размер шага | 31 мм |
Характеристики клемм
| Тип подключения | Зажим Power-Turn |
|---|---|
| Длина снятия изоляции | 40 мм |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого проводника мин. | 95 мм² |
| Сечение жесткого проводника макс. | 185 мм² |
| Сечение провода AWG мин. | 3/0 |
| Сечение провода AWG макс. | 350 kcmil |
| Сечение гибкого проводника мин. | 95 мм² |
| Сечение гибкого проводника макс. | 185 мм² |
| Мин. сечение гибкого проводника AWG | 3/0 |
| Сечение гибкого проводника AWG, макс. | 350 kcmil |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 150 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 150 мм² |
| Сечение с гребенчатым мостиком, жестк., мин. | 95 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 150 мм² |
| Сечение с гребенчатым мостиком, гибк., мин. | 95 мм² |
| Сечение с гребенчатым мостиком, гибк.. макс. | 150 мм² |
| Мин. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 95 мм² |
| Макс. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 120 мм² |
| Мин. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 95 мм² |
| Макс. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 120 мм² |
| Калиберная пробка | B14 |
Стандарты и предписания
| Подключение согласно стандарту | МЭК 60947-7-1 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
