Артикул:
1065319
Внутрений код:
PC-1065319
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
94,8 кб
Характеристики
Вес, шт
—
42,270 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Устройство защиты от перенапряжений (защитный штекер и базовый элемент), со встроенным индикатором состояния для двух сигнальных проводников с общим опорным потенциалом, например Digital IN/OUT. Непрямое заземление через газовый разрядник.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PBT |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | серый цвет A RAL 7042 |
| светло-серый RAL 7035 | |
| Тип монтажа | Монтажная рейка: TH 35 - 7,5 mm |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |

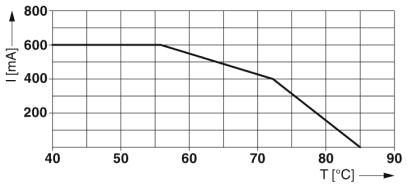

| Расчетный ток | 600 мА (56 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0,5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила—масса сигнала) | 0,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Уровень защиты Up (жила-земля) | ≤ 750 В (C1 - 1 кВ/500 A) |
| ≤ 800 В (C2 - 10 кВ / 5 кА) | |
| ≤ 1,1 кВ (C3 - 25 A) | |
| ≤ 1,15 кВ (C3 - 100 A) | |
| Уровень защиты Up (жила—масса сигнала) | ≤ 140 В (C1 - 1 кВ/500 A) |
| ≤ 190 В (C2 - 10 кВ / 5 кА) | |
| ≤ 45 В (C3 - 25 A) | |
| ≤ 50 В (C3 - 100 A) | |
| Уровень защиты Up, статический (жила-земля) | ≤ 750 В (C1 - 1 кВ/500 A) |
| ≤ 800 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up, статический (жила—масса сигнала) | ≤ 55 В (C1 - 1 кВ/500 A) |
| ≤ 120 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 270 кГц / 150 Ω) |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 960 кГц |
| Емкость (фаза — сигнальная масса) | тип. 2,2 нФ |
| Сопротивление на каждую цепь | 1,65 Ω ±20 % |
| Номинал предохранителя, макс. | 630 мА (FF) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Устойчивость к импульсному току (фаза — сигнальная масса) | C1 - 1 кВ/500 A |
| C2 - 10 кВ/5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Время сброса импульса (фаза-земля) | ≤ 30 мс |
| Время сброса импульса (жила—масса сигнала) | ≤ 300 мс |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
Документы
Техническая документация
94,8 кб
