Артикул:
1066673
Внутрений код:
PC-1066673
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66,9 кб
Характеристики
Вес, шт
—
0,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

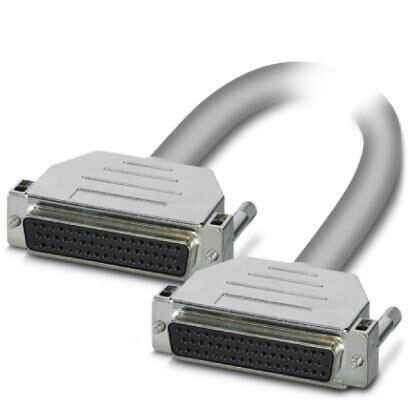

Готовый экранированный круглый кабель без галогенов; Подключение 1: Гнездовая контактная часть разъема D-SUB (1x 50-полюсн.); Подключение 2: Гнездовая контактная часть разъема D-SUB (1x 50-полюсн.); длина кабеля: 2 м
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Нагрузочная способность по току на 1 цепь, макс. | 1,5 A |
| Длина кабеля | 2 м |
| Наружный диаметр кабеля | 13,2 мм |
| Отдельная жила, сечение | 0,25 мм² |
| Отдельная жила, сечение [AWG] | 24 |
| Экранировка | есть |
| Оплетка из оцинкованной медной проволоки | |
| Проводники - сопротивление изоляции | ≥ 100 МОм/км (20 °C) |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60332-3-22 |
|---|---|
| DIN VDE 0482-266-2-2 | |
| МЭК 60754-1 | |
| DIN VDE 0482-267-1 | |
| МЭК 61034-2 | |
| МЭК 60754-2 | |
| DIN VDE 0472-813 |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Параметры подключения 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Гнездовая контактная часть разъема D-SUB |
| Резьба винтов | UNC 4-40 |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Момент затяжки | 0,2 Нм |
Параметры подключения 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Гнездовая контактная часть разъема D-SUB |
| Резьба винтов | UNC 4-40 |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Момент затяжки | 0,2 Нм |
Цветовой код
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | D-SUB50 (1) = D-SUB50 (1) = белый |
|---|---|
| D-SUB50 (2) = D-SUB50 (2) = коричневый | |
| D-SUB50 (3) = D-SUB50 (3) = зеленый | |
| D-SUB50 (4) = D-SUB50 (4) = желтый | |
| D-SUB50 (5) = D-SUB50 (5) = серый | |
| D-SUB50 (6) = D-SUB50 (6) = розовый | |
| D-SUB50 (7) = D-SUB50 (7) = синий | |
| D-SUB50 (8) = D-SUB50 (8) = красный | |
| D-SUB50 (9) = D-SUB50 (9) = черный | |
| D-SUB50 (10) = D-SUB50 (10) = фиолетовый | |
| D-SUB50 (11) = D-SUB50 (11) = серый-розовый | |
| D-SUB50 (12) = D-SUB50 (12) = красный-синий | |
| D-SUB50 (13) = D-SUB50 (13) = белый-зеленый | |
| D-SUB50 (14) = D-SUB50 (14) = коричневый-зеленый | |
| D-SUB50 (15) = D-SUB50 (15) = белый-желтый | |
| D-SUB50 (16) = D-SUB50 (16) = желтый-коричневый | |
| D-SUB50 (17) = D-SUB50 (17) = белый-серый | |
| D-SUB50 (18) = D-SUB50 (18) = серый-коричневый | |
| D-SUB50 (19) = D-SUB50 (19) = белый-розовый | |
| D-SUB50 (20) = D-SUB50 (20) = розовый-коричневый | |
| D-SUB50 (21) = D-SUB50 (21) = белый-синий | |
| D-SUB50 (22) = D-SUB50 (22) = коричневый-синий | |
| D-SUB50 (23) = D-SUB50 (23) = белый-красный | |
| D-SUB50 (24) = D-SUB50 (24) = коричневый-красный | |
| D-SUB50 (25) = D-SUB50 (25) = белый-черный | |
| D-SUB50 (26) = D-SUB50 (26) = коричневый-черный | |
| D-SUB50 (27) = D-SUB50 (27) = серый-зеленый | |
| D-SUB50 (28) = D-SUB50 (28) = желтый-серый | |
| D-SUB50 (29) = D-SUB50 (29) = розовый-зеленый | |
| D-SUB50 (30) = D-SUB50 (30) = желтый-розовый | |
| D-SUB50 (31) = D-SUB50 (31) = зеленый-синий | |
| D-SUB50 (32) = D-SUB50 (32) = желтый-синий | |
| D-SUB50 (33) = D-SUB50 (33) = зеленый-красный | |
| D-SUB50 (34) = D-SUB50 (34) = желтый-красный | |
| D-SUB50 (35) = D-SUB50 (35) = зеленый-черный | |
| D-SUB50 (36) = D-SUB50 (36) = желтый-черный | |
| D-SUB50 (37) = D-SUB50 (37) = серый-синий | |
| D-SUB50 (38) = D-SUB50 (38) = розовый-синий | |
| D-SUB50 (39) = D-SUB50 (39) = серый-красный | |
| D-SUB50 (40) = D-SUB50 (40) = розовый-красный | |
| D-SUB50 (41) = D-SUB50 (41) = серый-черный | |
| D-SUB50 (42) = D-SUB50 (42) = розовый-черный | |
| D-SUB50 (43) = D-SUB50 (43) = синий-черный | |
| D-SUB50 (44) = D-SUB50 (44) = красный-черный | |
| D-SUB50 (45) = D-SUB50 (45) = белый-коричневый-черный | |
| D-SUB50 (46) = D-SUB50 (46) = желтый-зеленый-черный | |
| D-SUB50 (47) = D-SUB50 (47) = серый-розовый-черный | |
| D-SUB50 (48) = D-SUB50 (48) = синий-красный-черный | |
| D-SUB50 (49) = D-SUB50 (49) = белый-зеленый-черный | |
| D-SUB50 (50) = D-SUB50 (50) = зеленый-коричневый-черный |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
