Артикул:
1401259
Внутрений код:
PC-1401259
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
70,5 кб
Характеристики
Вес, шт
—
143,900 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

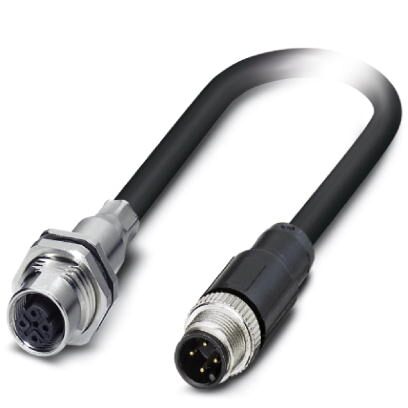

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), 4-полюсн., PE-X, черный RAL 9005, экранирован., Штекеры прямое M12 SPEEDCON / IP67, механические ключи: D, к Встраиваемое гнездо прямое M12 / IP67, механические ключи: D, длина кабеля: 1,2 м
Общие характеристики
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 250 В |
| Полюсов | 4 |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Категория перенапряжения | II |
Параметры, головка 1
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
|---|---|
| Кол-во контактов (поверхность сопряжения) | 4 |
| Кодирование | D (Данные) |
| Цвет | черный |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PA (Держатель контактов) | |
| TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Сопротивление изоляции | ≥ 100 MΩ |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
Параметры, головка 2
| Исполнение головки | Встраиваемое гнездо прямое M12 / IP67 |
|---|---|
| Кол-во контактов (поверхность сопряжения) | 4 |
| Кодирование | D (Данные) |
| Материал (компоненты) | CuZn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PA 6.6 (Держатель контактов) | |
| FKM (Уплотнительное кольцо) | |
| Литой под давл. цинк, с никелевым покрытием (Корпус) | |
| Циклы установки | ≥ 100 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
Кабель
| Тип кабеля | PROFINET для железнодорожного транспорта |
|---|---|
| Тип кабеля (краткое обозначение) | 936 |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |

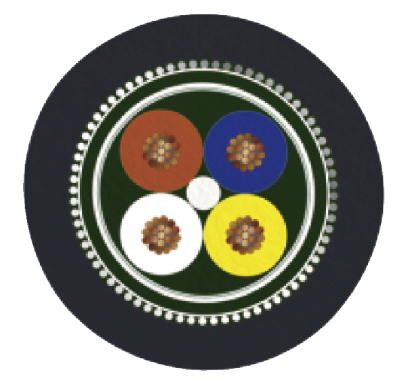

| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Сечение провода | 4x 0,34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Диаметр проводника вкл. изоляцию | 1,95 мм |
| Цвета жил | бело-голубой, оранжево-желтый |
| Общая скрутка | Четверка звездообразной скрутки |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 100 % |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Толщина стенок внешней оболочки | ≥ 0,8 мм |
| Наружный диаметр кабеля D | 7,25 мм ±0,3 мм |
| Минимальный радиус изгиба, жесткая прокладка | 6 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Масса кабеля | 81 г/м |
| Внешняя оболочка, материал | PE-X |
| Материал, изоляция проводника | PE-X |
| Материал проводника | медный гибкий провод с покрытием серебром |
| Сопротивление кабеля | ≤ 54,4 Ом/км |
| Производственная мощность | ≤ 65 пФ (Линия-линия) |
| ≤ 100 пФ (Проводник - экран) | |
| Волновое сопротивление | 100 Ω ±5 Ω (f = 100 МГц) |
| Переходное затухание (NEXT) | 80 дБ (при 1 МГц) |
| 76 дБ (при 4 МГц) | |
| 67 дБ (при 10 МГц) | |
| 60 дБ (при 31,5 МГц) | |
| 56 дБ (при 62,5 МГц) | |
| 53 дБ (при 100 МГц) | |
| Переходное затухание на дальнем конце (FEXT) | 80 дБ (при 1 МГц) |
| 70 дБ (при 4 МГц) | |
| 65 дБ (при 10 МГц) | |
| 58 дБ (при 31,5 МГц) | |
| 59 дБ (при 62,5 МГц) | |
| 67 дБ (при 100 МГц) | |
| Ослабление | 2 дБ (при 1 МГц) |
| 4 дБ (при 4 МГц) | |
| 6,5 дБ (при 10 МГц) | |
| 10,5 дБ (при 31,5 МГц) | |
| 14 дБ (при 62,5 МГц) | |
| 18 дБ (при 100 МГц) | |
| Затухание несогласованности (RL) | 35 дБ (при 4 МГц) |
| 35 дБ (при 10 МГц) | |
| 35 дБ (при 31,5 МГц) | |
| 33 дБ (при 62,5 МГц) | |
| 33 дБ (при 100 МГц) | |
| Скорость передачи сигнала | 66 c |
| Экранирующая способность | 40 дБ (30 МГц ≤ f ≤ 100 МГц) |
| Сопротивление устройства сопряжения | 200,00 мΩ/м (f ≤ 30 МГц) |
| Номинальное напряжение, проводник | 300 В AC |
| Испытательное напряжение, проводник | 2000 В AC (50 Гц, 5 минут) |
| Противопожарная защита для рельсовых автомобилей | BS 6853 (Категория Ia, Ib, II) |
| GM/RT 2130 (Категория Ia, Ib, II) | |
| EN 45545 (Уровень опасности HL1 - HL3) | |
| DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4) | |
| NF F16-101 (Категория A1, A2, B) | |
| NF F16-101 (Класс C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Уровень опасности LR1 - LR4) | |
| Негорючесть | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| согласно ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Без галогенов | согласно EN 50267-2-1 |
| Маслостойкость | согласно IRM 902, 72 h при 100 °C |
| Стойкость, прочие данные | стойкость к горючим веществам согласно IRM 903, 168 h при 70 °C |
| Плотность дымовых газов | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Коррозийность газов, выделяемых при горении | EN 50267-2-2 |
| Токсичность газов, выделяемых при горении | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 90 °C (кабель, жестко прокладываемый) |
| -40 °C ... 90 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
