Возможные производители: KLEMSAN

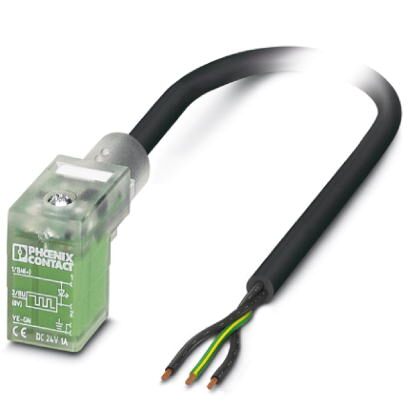

Кабель для датчика / исполнительного элемента, 3-полюсн., PUR без галогенов, темно-серый RAL 7021, свободный конец, к Штекер типа С для электромагнитного клапана (8 мм), с 1 светодиод, подключение с помощью Защитный диод, длина кабеля: 3 м, с реле тока удержания для понижения расхода электроэнергии
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (Вентильный штекер) |
|---|---|
| Степень защиты | IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 1 A |
|---|---|
| Расчетное напряжение | 24 В DC ±20 % |
| Полюсов | 3 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Стандарты/нормативные документы | Разъемы для клапанов EN 175301-803 |
| Индикатор состояния | 1 светодиодный индикатор |
| Защитная цепь / модуль | Безынерционный диод с реле тока удержания |
| Время переключения | около 200 мс (Начальная продолжительность включения) |
| Тактовая частота | около 2500 Гц (Реле тока удержания) |
| Частота переключения | макс. 5 Гц (подключенный клапан) |
Материал
| Материал контакта разъема для клапана | CuSn |
|---|---|
| Материал контактной поверхности штекера для клапана | Ag |
| Материал контактной вставки штекера для клапана | PA 6.6 |
| Материал корпуса штекера для клапана | TPU |
| Материал уплотнения | TPU (Литое уплотнение) |
Стандарты и предписания
| Обозначение стандарта | Разъемы для клапанов |
|---|---|
| Стандарты / нормативные документы | EN 175301-803 |
Кабель
| Тип кабеля | PUR без галогена черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | полиуретан |
| Условное обозначение кабеля | Li9Y11Y-HF |
| UL AWM Style | 20549 |
| Сечение провода | 3x 0,5 мм² |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 28x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,5 мм ±0,05 мм (Сигнальный провод) |
| Цвета жил | черный 1, черный 2, зеленый/желтый |
| Общая скрутка | 3 жилы в скрутке |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Наружный диаметр кабеля D | 4,5 мм ±0,2 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 22,5 мм |
| Количество циклов изгибания | 15000000 |
| Радиус изгиба | 50 мм |
| Путь перемещения | 0,9 м |
| Скорость поперечного перемещения | 5 м/c |
| Ускорение | 30 м/c² |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | мин. 20 МΩ*км |
| Сопротивление кабеля | 39 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≤ 300 В |
| Испытательное напряжение, проводник | ≥ 1200 В |
| Негорючесть | согласно DIN VDE 0482 |
| согласно DIN EN 50265-2-1 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Стойкость, прочие данные | значительная маслостойкость |
| условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -20 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
