Артикул:
1402441
Внутрений код:
PC-1402441
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
75,7 кб
Характеристики
Вес, шт
—
1 793,400 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

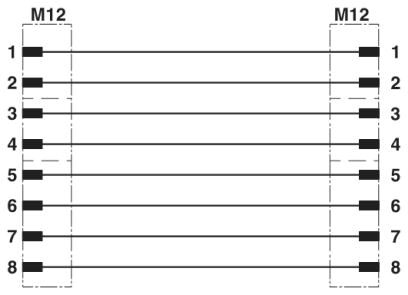

Комбинированный кабель, Ethernet Hybrid CAT5 (100 Мбит/с), 8-полюсн., Штекеры прямое M12 SPEEDCON / IP67, механические ключи: Y, к Штекеры прямое M12 SPEEDCON / IP67, механические ключи: Y, длина кабеля: 20 м, Power with Ethernet (PWE)
Общие характеристики
| Расчетный ток при 40 ℃ | 6 A (Соединение активно) |
|---|---|
| 0,5 A (Данные) | |
| Расчетное напряжение | 30 В AC (Питание и данные) |
| 30 В DC | |
| Полюсов | 8 |
| Тип сигнала/категория | Ethernet Hybrid CAT5 (МЭК 11801), 100 Мбит/с |
| Степень загрязнения | 2 |
Параметры, головка 1
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
|---|---|
| Кол-во контактов (поверхность сопряжения) | 8 (4+4) |
| Кодирование | Y (Гибрид) |
| Цвет | черный |
| Материал (компоненты) | CuZn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PP (Держатель контактов для передачи данных) | |
| PA (Держатель контактов для передачи питания) | |
| TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Экранирован. | есть |
| Сопротивление изоляции | ≥ 100 MΩ |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
Параметры, головка 2
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
|---|---|
| Кол-во контактов (поверхность сопряжения) | 8 (4+4) |
| Кодирование | Y (Гибрид) |
| Цвет | черный |
| черный | |
| Материал (компоненты) | CuZn (Контакт) |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Ni/Au (Поверхность контакта) | |
| PP (Держатель контактов для передачи данных) | |
| PA (Держатель контактов для передачи питания) | |
| TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
| Экранирован. | есть |
| Сопротивление изоляции | ≥ 100 MΩ |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
Кабель
| Тип кабеля | Ethernet-Hybrid |
|---|---|
| Тип кабеля (краткое обозначение) | 94H |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Тип сигнала/категория | Ethernet Hybrid CAT5 (МЭК 11801), 100 Мбит/с |
| Конструкция кабеля | 1x4xAWG26+1x4xAWG20 |
| Сечение провода | 4x 0,15 мм² (Данные) |
| 4x 0,6 мм² (Соединение активно) | |
| AWG, сигнальная линия | 26 |
| AWG, напряжение питания | 20 |
| Конструкция кабеля, сигнальная линия | 19x 0,10 мм |
| Конструкция кабеля, напряжение питания | 19x 0,20 мм |
| Диаметр проводника вкл. изоляцию | 1,05 мм (Данные) |
| 1,4 мм (Соединение активно) | |
| Цвета жил | белый/оранжевый, оранжевый, белый/зеленый, зеленый, белый, синий, коричневый, черный |
| Общая скрутка | 1 четверка звездной скрутки и 4 жилы с 2 заполнителями |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Наружный диаметр кабеля D | 7,6 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 2000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 4,5 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 3 м/c² |
| Прочность на разрыв GRP | 70 Н (согласно DIN EN 50565-1 при подвижной прокладке) |
| 240 Н (согласно DIN EN 50565-1 при неподвижной прокладке) | |
| Масса кабеля | 87 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP (Данные) |
| PP (Соединение активно) | |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 5 ГΩ*км |
| Сопротивление шлейфа | ≤ 280,00 Ом/км (Данные) |
| ≤ 34,60 Ом/км (Соединение активно) | |
| Производственная мощность | ном. 50 нФ (на километр) |
| Волновое сопротивление | 100 Ω ±15 Ω (4 МГц ... 100 МГЦ) |
| Переходное затухание (NEXT) | 56,3 дБ (при 4 МГц) |
| 50,3 дБ (при 10 МГц) | |
| 47,2 дБ (при 16 МГц) | |
| 45,8 дБ (при 20 МГц) | |
| 42,9 дБ (при 31,25 МГц) | |
| 38,4 дБ (при 62,5 МГц) | |
| 35,3 дБ (при 100 МГц) | |
| Ослабление | 6 дБ (при 4 МГц) |
| 9,5 дБ (при 10 МГц) | |
| 12,1 дБ (при 16 МГц) | |
| 13,5 дБ (при 20 МГц) | |
| 17,1 дБ (при 31,25 МГц) | |
| 24,8 дБ (при 62,5 МГц) | |
| 32 дБ (при 100 МГц) | |
| Экранирующая способность | ≥ 80 дБ (30 МГц ... 125 МГЦ) |
| Полное сопротивление дифференциала | 100 Ω ±5 % (при 100 МГц) |
| Номинальное напряжение, проводник | ≤ 50 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
| Испытательное напряжение, фаза / фаза | 1500 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 1500 В (50 Гц, 1 мин) |
| Прочие характеристики | материалы, не ухудшающие свойств при попадании на них лаков и красок |
| не содержит силикона | |
| Негорючесть | по UL 1581, раздел 1061 |
| Без галогенов | согласно МЭК 60754 |
| согласно DIN VDE 0472, часть 815 | |
| Маслостойкость | согласно МЭК 60811-2-1 |
| согласно VDE 0282, часть 10 | |
| Стойкость, прочие данные | низкая адгезия |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C (кабель, жестко прокладываемый) |
| -30 °C ... 70 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
