Возможные производители: KLEMSAN
Готовый кабель PROFINET, CAT5e, экранированный, четверка звездообразной скрутки, AWG 22 (7-проволочный), черный, встраиваемая розетка M12, монтаж с задней части стенки / резьбовое крепление с M16, другой конец - без разъема, длина 2 м
Механические характеристики
| Полюсов | 4 |
|---|---|
| Экранирован. | есть |
| Циклы установки | ≥ 100 |
| Диаметр кабеля | 6,60 мм |
| Кабельный отвод | прямое |
| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Длина кабеля | 2 м |
| Степень защиты | IP67 |
| IP65/IP67 | |
| Количество подключаемых кабелей | 1 |
Параметры проводников
| Тип кабеля | PROFINET для железнодорожного транспорта |
|---|---|
| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Сечение провода | 4x 0,34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Диаметр проводника вкл. изоляцию | около 1,5 мм |
| Наружный диаметр кабеля | 6,6 мм ±0,4 мм |
| Цвета жил | бело-голубой, оранжево-желтый |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Среда передачи | Медь |
| Сопротивление кабеля | ≤ 54,4 Ом/км |
| Производственная мощность | ≤ 65 пФ (Линия-линия) |
| ≤ 100 пФ (Проводник - экран) | |
| Волновое сопротивление | 100 Ω ±5 Ω (f = 100 МГц) |
| Переходное затухание (NEXT) | 73 дБ (при 1 МГц) |
| 70 дБ (при 4 МГц) | |
| 65 дБ (при 10 МГц) | |
| 57 дБ (при 31,5 МГц) | |
| 52 дБ (при 62,5 МГц) | |
| 48 дБ (при 100 МГц) | |
| Затухание волн | 2 дБ (при 1 МГц) |
| 4,4 дБ (при 4 МГц) | |
| 7,4 дБ (при 10 МГц) | |
| 14 дБ (при 31,5 МГц) | |
| 20 дБ (при 62,5 МГц) | |
| 26 дБ (при 100 МГц) | |
| Затухание вследствие рассогласования | 25 дБ (при 4 МГц) |
| 30 дБ (при 10 МГц) | |
| 30 дБ (при 31,5 МГц) | |
| 30 дБ (при 62,5 МГц) | |
| 28 дБ (при 100 МГц) | |
| Скорость передачи сигнала | 75 c |
| Экранирующая способность | 40 дБ (30 МГц ≤ f ≤ 100 МГц) |
| Сопротивление устройства сопряжения | 200,00 мΩ/м (f ≤ 30 МГц) |
| Номинальное напряжение, проводник | 300 В AC |
| Испытательное напряжение, проводник | 2000 В AC (50 Гц, 5 минут) |

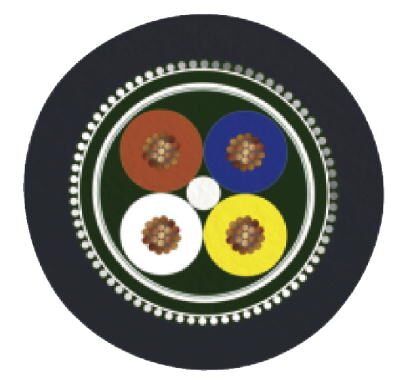

| Общая скрутка | Четверка звездообразной скрутки |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| Внешняя оболочка, материал | PE-X |
| Материал, изоляция проводника | вспененный полиэтилен |
| Материал проводника | медный гибкий провод с покрытием серебром |
| Масса кабеля | 70 кг/км |
| Минимальный радиус изгиба, жесткая прокладка | 6 x D |
| Негорючесть | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| согласно ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Без галогенов | согласно EN 50267-2-1 |
| Маслостойкость | согласно IRM 902, 72 h при 100 °C |
| Стойкость, прочие данные | стойкость к горючим веществам согласно IRM 903, 168 h при 70 °C |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 90 °C (кабель, жестко прокладываемый) |
| -40 °C ... 90 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
