Артикул:
1406854
Внутрений код:
PC-1406854
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
63,9 кб
Характеристики
Вес, шт
—
44,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 232.93 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

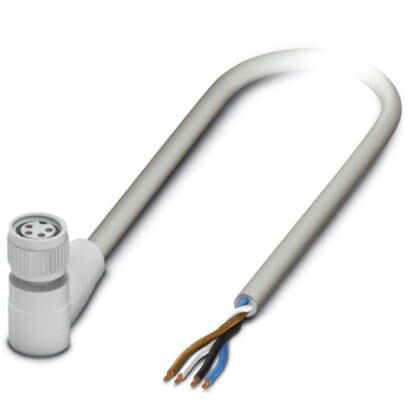

Кабель для датчика / исполнительного элемента, 4-полюсн., PP-EPDM без галогенов, серый RAL 7035, свободный конец, к Гнездо угловой M8, с 2 светодиодных, длина кабеля: 1,5 м, Гигиеничный дизайн, с пластмассовой накатанной гайкой
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Простота очистки благодаря особому гигиеничному исполнению
- Светлая окраска позволяет сразу заметить загрязнения
- Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 24 В AC |
| 24 В DC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Соответствие материалов FDA 21 CFR 177.2600 | |
| Индикатор состояния | 2 светодиодных индикатора |
| Защитная цепь / модуль | без схемы подключения |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,2 Нм (Штекерные разъемы М8) |
Материал
| Материал, контакт | CuSn |
|---|---|
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PP |
| Материал корпуса ручки | PP |
| Материал накатанной гайки | Полипропилен |
| Материал уплотнения | FKM |
Стандарты и предписания
| Обозначение стандарта | Разъем М8 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-104 |
| Обозначение стандарта | Соответствие материалов |
| Стандарты / нормативные документы | FDA 21 CFR 177.2600 |
Кабель
| Тип кабеля | Полипропилен, без галогенов, серый |
|---|---|
| Тип кабеля (краткое обозначение) | 600 |
| Условное обозначение кабеля | Li9Y14Y |
| Сечение провода | 4x 0,25 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 32x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,17 мм ±0,02 мм (Сигнальный провод) |
| Толщина стенки, изоляция | ≥ 0,21 мм (Изоляция проводника) |
| Цвета жил | коричневый, белый, синий, черный |
| Общая скрутка | 4 жилы в скрутке |
| Шаг общей скрутки | 44 мм |
| Внешняя оболочка, цвет | серый RAL 7035 |
| Толщина стенок внешней оболочки | около 0,8 мм |
| Наружный диаметр кабеля D | 4,5 мм ±0,15 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 4000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Нагрузка на скручивание | ± 270 °/м (4000000 циклов кручения, макс. 25 циклов кручения/мин) |
| Масса кабеля | 23 кг/км |
| Внешняя оболочка, материал | PP-EPDM |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 1 ГΩ*км (при 20 °C) |
| Сопротивление кабеля | 78 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Испытательное напряжение, проводник | ≥ 3000 В AC (Проба на искру) |
| Прочие характеристики | соответствует FDA согласно FDA 21 CFR 177.2600 |
| повышенная гибкость | |
| для тяговых цепей | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| согласно DIN EN 50267-2-1 | |
| Стойкость, прочие данные | Устойчив к охлаждению и обморожению согласно DIN EN 60811-1-4 (-40 °C) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
| -25 °C ... 105 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
