Артикул:
1407257
Внутрений код:
PC-1407257
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
65,9 кб
Характеристики
Вес, шт
—
677,300 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
7 465.82 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

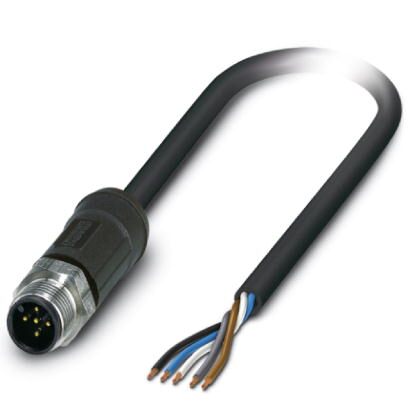

Кабель для датчика / исполнительного элемента, 5-полюсн., PE-X без галогенов, темно-серый RAL 7021, Штекеры прямое M12, А-кодирование, к свободный конец, длина кабеля: 10 м, для применения вне помещений, с накатанной гайкой из легированной стали
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Защита от коррозии всех открытых металлических частей благодаря использованию высококачественной стали 1.4404
- Прочность: устойчивость к воздействию масел, УФ-излучения и озона, а также воздействию температур от -40 °C до +105 °C
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) |
|---|---|
| -40 °C ... 85 °C (при быстрой смене температур (согласно МЭК 60512-11-4)) | |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PP |
| Материал корпуса ручки | PP |
| Материал накатанной гайки | Нержавеющая сталь |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
Кабель
| Тип кабеля | черный PE-X |
|---|---|
| Тип кабеля (краткое обозначение) | 28X |
| Условное обозначение кабеля | Li2X2X |
| Сечение провода | 5x 0,5 мм² |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 28x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,6 мм ±0,5 мм |
| Толщина стенки, изоляция | около 0,3 мм (Изоляция жилы) |
| Цвета жил | черный, коричневый, синий, белый, серый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Шаг общей скрутки | 68 мм |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Толщина стенок внешней оболочки | около 1,25 мм |
| Наружный диаметр кабеля D | 6,8 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 2000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 70 кг/км |
| Внешняя оболочка, материал | PE-X |
| Наполнитель | Полипропиленовая нить |
| Материал, изоляция проводника | PE-X |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 100 МΩ*км (при 20 °C) |
| Сопротивление кабеля | ≤ 39 Ω/м (при 20 °C) |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Испытательное напряжение, проводник | ≥ 3000 В AC (Проба на искру) |
| Прочие характеристики | отвержденный излучением |
| Негорючесть | согласно DIN EN 60332-1-2 |
| согласно DIN EN 50266-2-5 | |
| согласно МЭК 60332-3-25 (испытание пламенем) | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| согласно DIN EN 50267-2-1 | |
| Маслостойкость | согласно DIN EN 60811-2-1, 168 ч при 100 °C |
| согласно DIN EN 50306 | |
| Стойкость, прочие данные | стойкость к горючим веществам согласно МЭК 60811, 168 ч при 70 °C |
| устойчив к УФ-излучению согласно DIN VDE 0276-605 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
| -15 °C ... 105 °C (кабель, для подвижного монтажа) | |
| 20 °C ±5 °C (Кабель, использование в буксирных цепях) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
