Артикул:
1407280
Внутрений код:
PC-1407280
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
67,7 кб
Характеристики
Вес, шт
—
422,900 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
9 258.62 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

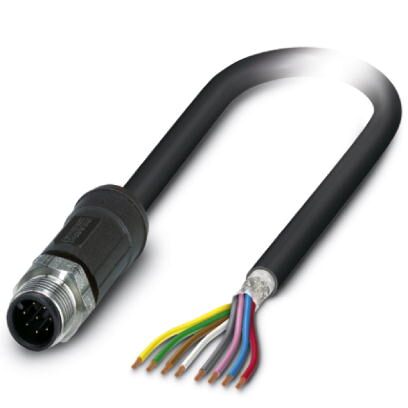

Кабель для датчика / исполнительного элемента, 8-полюсн., PE-X/PE-X без галогенов, темно-серый RAL 7021, экранирован., Штекеры прямое M12, А-кодирование, к свободный конец, длина кабеля: 5 м, для применения вне помещений, с накатанной гайкой из легированной стали
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Защита от коррозии всех открытых металлических частей благодаря использованию высококачественной стали 1.4404
- Прочность: устойчивость к воздействию масел, УФ-излучения и озона, а также воздействию температур от -40 °C до +105 °C
- Надежная передача сигналов – экран 360° в условиях повышенных электромагнитных нагрузок
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) |
|---|---|
| -40 °C ... 85 °C (при быстрой смене температур (согласно МЭК 60512-11-4)) | |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Общие сведения
| Расчетный ток при 40 ℃ | 2 A |
|---|---|
| Расчетное напряжение | 30 В AC |
| 30 В DC | |
| Полюсов | 8 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PP |
| Материал корпуса ручки | PP |
| Материал накатанной гайки | Нержавеющая сталь |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
Кабель
| Тип кабеля | черный PE-X |
|---|---|
| Тип кабеля (краткое обозначение) | 28X |
| Условное обозначение кабеля | Li2X2X-C-V1-2X |
| Сечение провода | 8x 0,25 мм² |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 32x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,17 мм ±0,02 мм |
| Толщина стенки, изоляция | около 0,25 мм (Изоляция жилы) |

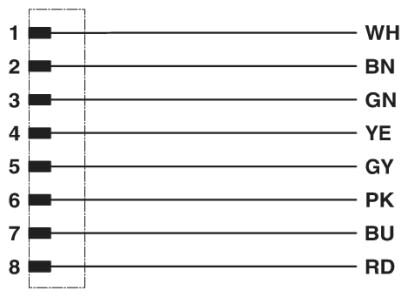

| Цвета жил | белый, коричневый, зеленый, желтый, серый, розовый, синий, красный |
| Общая скрутка | 8 проводов с наполнителем для сердечника |
| Шаг общей скрутки | 67 мм |
| Экранировка | Оплетка из медной проволоки |
| защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Толщина стенок внутренней оболочки | около 0,5 мм |
| Толщина стенок внешней оболочки | около 0,7 мм |
| Наружный диаметр кабеля D | 7,25 мм ±0,3 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 1000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 81 кг/км |
| Внешняя оболочка, материал | PE-X |
| Материал внутренней оболочки | PE-X |
| Наполнитель | Полипропиленовая нить |
| Материал, изоляция проводника | PE-X |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 100 МΩ*км (при 20 °C) |
| Сопротивление кабеля | ≤ 78 Ом/км (при 20 °C) |
| Производственная мощность | около 80 пФ (Линия-линия) |
| около 125 пФ (Проводник - экран) | |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Испытательное напряжение, проводник | ≥ 3000 В AC (Проба на искру) |
| Испытательное напряжение, фаза / экран | ≥ 1000 В AC (на 10 с) |
| Прочие характеристики | Индуктивность прибл. 0,48 мгн/км |
| отвержденный излучением | |
| Негорючесть | согласно DIN EN 60332-1-2 |
| согласно DIN EN 50266-2-5 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| согласно DIN EN 50267-2-1 | |
| Маслостойкость | согласно DIN EN 60811-2-1, 168 ч при 100 °C |
| согласно DIN EN 50306 | |
| Стойкость, прочие данные | стойкость к горючим веществам согласно МЭК 60811, 168 ч при 70 °C |
| устойчив к УФ-излучению согласно DIN VDE 0276-605 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
| -15 °C ... 105 °C (кабель, для подвижного монтажа) | |
| 20 °C ±5 °C (Кабель, использование в буксирных цепях) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
