Артикул:
1407342
Внутрений код:
PC-1407342
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
72,9 кб
Характеристики
Вес, шт
—
150,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
11 564.64 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

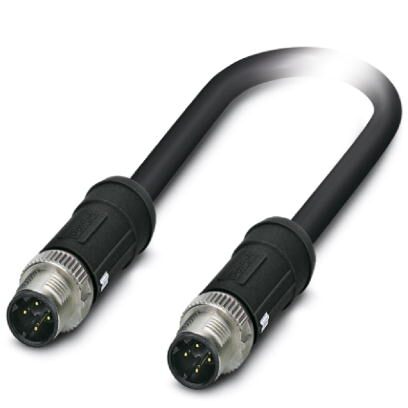

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), Ethernet CAT5 (100 Мбит/с), 4-полюсн., PE-X, черный RAL 9005, экранирован., Штекеры прямое M12 SPEEDCON / IP65, механические ключи: D, к Штекеры прямое M12 SPEEDCON / IP65, механические ключи: D, длина кабеля: 2 м, для железнодорожного транспорта
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Безопасность благодаря негорючести: ручки из полиамида PA 6.6 и кабели с радиационно-сшитой изоляцией соответствуют высочайшим требованиям
- Надежная фиксация благодаря специальным вибрационным тормозам
- Стойкость к воздействию температур – протестирован при расширенном температурном диапазоне и резких перепадах температуры
- Надежная передача сигналов – экран 360° в условиях повышенных электромагнитных нагрузок
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
Общие характеристики
| Указание | Другие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей |
|---|---|
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| Ethernet CAT5 (МЭК 11801), 100 Мбит/с | |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Шок, вибрация EN 50155 | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Материал, контакт | CuSn |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
Параметры, головка 1
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP65 |
|---|---|
| Кол-во контактов (поверхность сопряжения) | 4 |
| Кодирование | D (Данные) |
| Цвет | черный |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PA 6.6 (Держатель контактов) | |
| PA 6.6 (Корпус ручки) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Экранирован. | есть |
| Сопротивление изоляции | ≥ 100 MΩ |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
Параметры, головка 2
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP65 |
|---|---|
| Кол-во контактов (поверхность сопряжения) | 4 |
| Кодирование | D (Данные) |
| Цвет | черный |
| черный | |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PA 6.6 (Держатель контактов) | |
| PA 6.6 (Корпус ручки) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Экранирован. | есть |
| Сопротивление изоляции | ≥ 100 MΩ |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты / нормативные документы | EN 50155 |
| Класс воспламеняемости согласно UL 94 | V0 |
Кабель
| Тип кабеля | PROFINET для железнодорожного транспорта |
|---|---|
| Тип кабеля (краткое обозначение) | 937 |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| EtherCAT® CAT5 (МЭК 11801), 100 Мбит/с | |

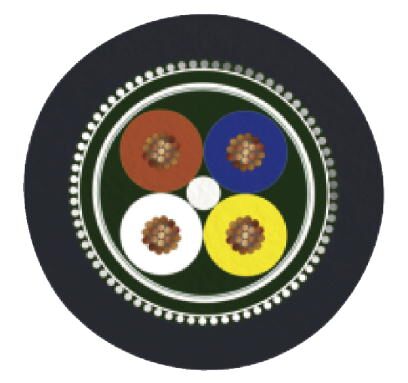

| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Сечение провода | 4x 0,34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Диаметр проводника вкл. изоляцию | около 1,5 мм |

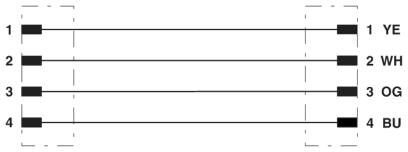

| Цвета жил | бело-голубой, оранжево-желтый |
| Общая скрутка | Четверка звездообразной скрутки |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Толщина стенок внешней оболочки | около 1 мм |
| Наружный диаметр кабеля D | 6,6 мм ±0,4 мм |
| Минимальный радиус изгиба, жесткая прокладка | 6 x D |
| Масса кабеля | 70 кг/км |
| Внешняя оболочка, материал | PE-X |
| Материал, изоляция проводника | вспененный полиэтилен |
| Материал проводника | медный гибкий провод с покрытием серебром |
| Сопротивление кабеля | ≤ 54,4 Ом/км |
| Производственная мощность | ≤ 65 пФ (Линия-линия) |
| ≤ 100 пФ (Проводник - экран) | |
| Волновое сопротивление | 100 Ω ±5 Ω (f = 100 МГц) |
| Переходное затухание (NEXT) | 73 дБ (при 1 МГц) |
| 70 дБ (при 4 МГц) | |
| 65 дБ (при 10 МГц) | |
| 57 дБ (при 31,5 МГц) | |
| 52 дБ (при 62,5 МГц) | |
| 48 дБ (при 100 МГц) | |
| Переходное затухание на дальнем конце (FEXT) | 78 дБ (при 1 МГц) |
| 77 дБ (при 4 МГц) | |
| 70 дБ (при 10 МГц) | |
| 65 дБ (при 31,5 МГц) | |
| 56 дБ (при 62,5 МГц) | |
| 48 дБ (при 100 МГц) | |
| Ослабление | 2 дБ (при 1 МГц) |
| 4,4 дБ (при 4 МГц) | |
| 7,4 дБ (при 10 МГц) | |
| 14 дБ (при 31,5 МГц) | |
| 20 дБ (при 62,5 МГц) | |
| 26 дБ (при 100 МГц) | |
| Затухание несогласованности (RL) | 25 дБ (при 4 МГц) |
| 30 дБ (при 10 МГц) | |
| 30 дБ (при 31,5 МГц) | |
| 30 дБ (при 62,5 МГц) | |
| 28 дБ (при 100 МГц) | |
| Скорость передачи сигнала | 75 c |
| Экранирующая способность | 40 дБ (30 МГц ≤ f ≤ 100 МГц) |
| Сопротивление устройства сопряжения | 200,00 мΩ/м (f ≤ 30 МГц) |
| Номинальное напряжение, проводник | 300 В AC |
| Испытательное напряжение, проводник | 2000 В AC (50 Гц, 5 минут) |
| Противопожарная защита для рельсовых автомобилей | BS 6853 (Категория Ia, Ib, II) |
| GM/RT 2130 (Категория Ia, Ib, II) | |
| EN 45545 (Уровень опасности HL1 - HL3) | |
| DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4) | |
| NF F16-101 (Категория A1, A2, B) | |
| NF F16-101 (Класс C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Уровень опасности LR1 - LR4) | |
| Негорючесть | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| согласно ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Без галогенов | согласно EN 50267-2-1 |
| Маслостойкость | согласно IRM 902, 72 h при 100 °C |
| Стойкость, прочие данные | стойкость к горючим веществам согласно IRM 903, 168 h при 70 °C |
| Плотность дымовых газов | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Коррозийность газов, выделяемых при горении | EN 50267-2-2 |
| Токсичность газов, выделяемых при горении | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 90 °C (кабель, жестко прокладываемый) |
| -40 °C ... 90 °C (кабель, для подвижного монтажа) | |
| Температура окружающей среды (при прокладке) | -25 °C ... 90 °C |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
