Артикул:
1407480
Внутрений код:
PC-1407480
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
81,3 кб
Характеристики
Вес, шт
—
137,200 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
11 392.55 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

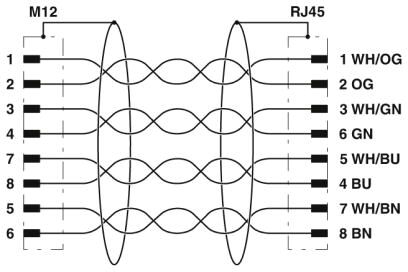

Сетевой кабель, Ethernet CAT6A (10 Гбит/с), CC-Link IE CAT6A (10 Гбит/с), 8-полюсн., PUR, цвет морской воды RAL 5021, экранирован., Штекеры прямое M12 SPEEDCON / IP67, механические ключи: X, к Штекеры прямое RJ45 Крепление на защелках / IP67, длина кабеля: 2 м
Окружающие условия
| Степень защиты | IP65 (Разъем М12) |
|---|---|
| IP67 (Разъем М12) | |
| IP67 (Штекерный соединитель RJ45) | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (Разъем М12) |
| -40 °C ... 70 °C (Штекерный соединитель RJ45) |
Общие характеристики
| Указание | Другие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей |
|---|---|
| Расчетный ток при 40 ℃ | 0,5 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 8 |
| Тип сигнала/категория | Ethernet CAT6A, 10 Гбит/с |
| CC-Link IE CAT6A, 10 Гбит/с | |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-109 |
| Материал, контакт | CuSn |
| Материал, держатель контакта | PP |
| Материал, контактная поверхность | Ni/Au |
| Материал корпуса | Пластмасса |
Параметры, головка 1
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
|---|---|
| Кол-во контактов (поверхность сопряжения) | 8 |
| Кодирование | X (Данные) |
| Цвет | черный |
| Материал (компоненты) | CuZn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PP (Держатель контактов) | |
| TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Сопротивление изоляции | ≥ 100 MΩ |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
Параметры, головка 2
| Исполнение головки | Штекеры прямое RJ45 Крепление на защелках / IP67 |
|---|---|
| Кол-во контактов (поверхность сопряжения) | 8 (8) |
| Цвет | черный |
| черный | |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| Поликарбонат (Держатель контактов) | |
| PA GF (Корпус) | |
| Циклы установки | ≥ 750 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-109 |
Кабель
| Тип кабеля | Ethernet 10 Гбит |
|---|---|
| Тип кабеля (краткое обозначение) | 94F |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Тип сигнала/категория | Ethernet CAT6A, 10 Гбит/с |
| Конструкция кабеля | 4x2xAWG26/7; S/FTP |
| Сечение провода | 4x 2x 0,14 мм² |
| AWG, сигнальная линия | 26 |
| Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
| Диаметр проводника вкл. изоляцию | 1,04 мм |
| Цвета жил | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Кашированная алюминиевая фольга |
| Общая скрутка | 4 пары для сердечника |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 70 % |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Толщина стенок внешней оболочки | 0,65 мм |
| Наружный диаметр кабеля D | 6,4 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Прочность на разрыв GRP | ≤ 100 Н |
| Масса кабеля | 42 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | вспененный полиэтилен |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 500 МΩ*км |
| Сопротивление шлейфа | ≤ 290,00 Ом/км |
| Проводники - емкость | 47 нФ/км |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Переходное затухание (NEXT) | 75,3 дБ (при 1 МГц) |
| 66,3 дБ (при 4 МГц) | |
| 61,8 дБ (при 8 МГц) | |
| 60,3 дБ (при 10 МГц) | |
| 57,2 дБ (при 16 МГц) | |
| 55,8 дБ (при 20 МГц) | |
| 54,3 дБ (при 25 МГц) | |
| 52,8 дБ (при 31,25 МГц) | |
| 48,4 дБ (при 62,5 МГц) | |
| 45,3 дБ (при 100 МГц) | |
| 40,8 дБ (при 200 МГц) | |
| 39,3 дБ (при 250 МГц) | |
| 38,1 дБ (при 300 МГц) | |
| 36,3 дБ (при 400 МГц) | |
| 34,8 дБ (при 500 МГц) | |
| Суммарное переходное затухание (PSNEXT) | 72,3 дБ (при 1 МГц) |
| 63,3 дБ (при 4 МГц) | |
| 58,8 дБ (при 8 МГц) | |
| 57,3 дБ (при 10 МГц) | |
| 54,2 дБ (при 16 МГц) | |
| 52,8 дБ (при 20 МГц) | |
| 51,3 дБ (при 25 МГц) | |
| 49,9 дБ (при 31,25 МГц) | |
| 45,4 дБ (при 62,5 МГц) | |
| 42,3 дБ (при 100 МГц) | |
| 37,8 дБ (при 200 МГц) | |
| 36,3 дБ (при 250 МГц) | |
| 35,1 дБ (при 300 МГц) | |
| 33,3 дБ (при 400 МГц) | |
| 31,8 дБ (при 500 МГц) | |
| Ослабление | 3,1 дБ (при 1 МГц) |
| 5,7 дБ (при 4 МГц) | |
| 8 дБ (при 8 МГц) | |
| 8,9 дБ (при 10 МГц) | |
| 11,2 дБ (при 16 МГц) | |
| 12,6 дБ (при 20 МГц) | |
| 14,1 дБ (при 25 МГц) | |
| 15,8 дБ (при 31,25 МГц) | |
| 22,5 дБ (при 62,5 МГц) | |
| 28,7 дБ (при 100 МГц) | |
| 41,4 дБ (при 200 МГц) | |
| 46,6 дБ (при 250 МГц) | |
| 51,4 дБ (при 300 МГц) | |
| 60,1 дБ (при 400 МГц) | |
| 67,9 дБ (при 500 МГц) | |
| Затухание несогласованности (RL) | 20 дБ (при 1 МГц) |
| 23 дБ (при 4 МГц) | |
| 24,5 дБ (при 8 МГц) | |
| 25 дБ (при 10 МГц) | |
| 25 дБ (при 16 МГц) | |
| 25 дБ (при 20 МГц) | |
| 24,2 дБ (при 25 МГц) | |
| 23,3 дБ (при 31,25 МГц) | |
| 20,7 дБ (при 62,5 МГц) | |
| 19 дБ (при 100 МГц) | |
| 16,4 дБ (при 200 МГц) | |
| 15,6 дБ (при 250 МГц) | |
| 15,6 дБ (при 300 МГц) | |
| 15,6 дБ (при 400 МГц) | |
| 15,6 дБ (при 500 МГц) | |
| Время распространения сигнала | 5,13 нСм/м |
| Экранирующая способность | ≥ 80 дБ (при 30 ... 100 МГц) |
| Номинальное напряжение, проводник | ≤ 100 В |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700 В (50 Гц, 1 мин) |
| Негорючесть | согласно МЭК 60332-1-2 |
| Без галогенов | соответствует EN 60754-1 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -20 °C ... 80 °C (кабель, для подвижного монтажа) | |
| Температура окружающей среды (при прокладке) | -20 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
