Возможные производители: KLEMSAN
Встраиваемая гнездовая часть разъема, Универсальный CAT5 (МЭК 11801:2002), 8-полюсн., Гнездо, M12-SPEEDCON, Y - комбинированный, Монтаж с внутренней стороны, M16 x 1,5, Контакты с подключенными жилами, длина кабеля: 0,5 м
Преимущества для Вас
- Подготовленные с гибкими проводниками для незамедлительного использования
- Сборка и длина проводников на заказ
- Любые распространенные схемы расположения контактов и кодировка для передачи сигналов, данных и питания с унифицированной конструкцией
- Для высокой безопасности передачи: подсоединение экрана к корпусу при помощи опциональной ЭМС-гайки
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C |
|---|---|
| -40 °C ... 85 °C (без механического приведения в действие) | |
| Степень защиты | IP67 |
Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
|---|---|
| Расчетный ток при 40 ℃ | 6 A (Соединение активно) |
| 0,5 A (Данные) | |
| Расчетное напряжение | 60 В AC (Питание и данные) |
| 60 В DC (Питание и данные) | |
| Расчетное импульсное напряжение | 0,8 кВ |
| Полюсов | 8 |
| Сопротивление изоляции | > 100 MΩ |

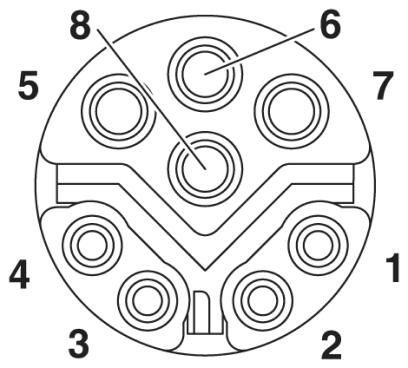

| Кодирование | Y - комбинированный |
| Стандарты/нормативные документы | Разъем M12 |
| Тип сигнала/категория | Универсальный CAT5 (МЭК 11801:2002) |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип подключения | Контакты с подключенными жилами |
| Циклы установки | > 100 |
| Момент затяжки | 3 Нм ... 4 Нм (С монтажной стороны) |

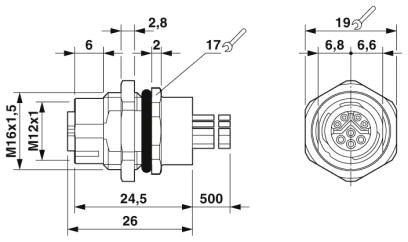

| Тип монтажа | Монтаж с внутренней стороны M16 x 1,5 |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PPA |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM |
Кабель
| Тип кабеля | Гибкий кабель TPE |
|---|---|
| Сечение провода | 0,14 мм² |
| 0,5 мм² | |
| AWG, сигнальная линия | 26 |
| AWG, напряжение питания | 20 |
| Конструкция кабеля, сигнальная линия | 1,10 мм |
| Конструкция кабеля, напряжение питания | 1,50 мм |
| Толщина стенки, изоляция | 0,25 мм |

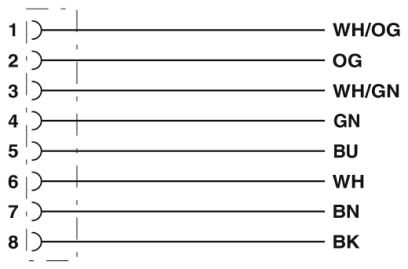

| Цвета жил | Сигнал: оранжевый/белый, оранжевый, зеленый/белый, зеленый Питание: синий, белый, коричневый, черный |
| Материал, изоляция проводника | TPE |
| Материал проводника | гибкий провод из оцинкованной меди |
| Стандарты/нормативные документы | Разъем M12 |
| Сопротивление изоляции | ≥ 20 МΩ*км |
| Сопротивление кабеля | ≤ 142 мΩ/м |
| ≤ 40,1 мΩ/м | |
| Характеристики передачи (категория) | CAT5 (МЭК 11801:2002) |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, проводник | 3000 В AC |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
| -30 °C ... 90 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
