Возможные производители: KLEMSAN

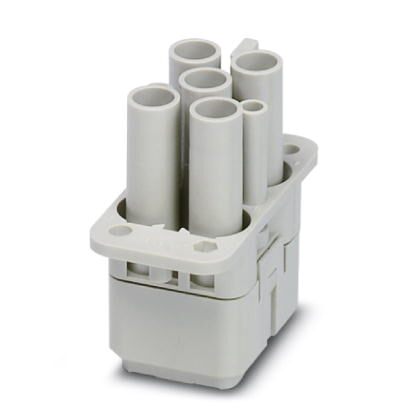

Обжимной контактный модуль HEAVYCON для компактного пластикового корпуса; гнездовое исполнение; цепь питания: 4 контакта + PE, цепь управления: 2 контакта
Описание изделия
Модуль для контактов, вкл. 4 крепежных винта
Общие сведения
| Указание | Для обжимных CK4,0-ED..(цепь питания), CK1,6-ED... (цепь управления) |
|---|---|
| Способ подключения | Обжим (Сигнальные контакты) |
| Обжим (Контакты цепи питания) | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 4+2+PE |
| Количество, силовые контакты | 4 |
| Количество, контакты цепи управления | 2 |
| Циклы установки | ≥ 500 |
| Размер | COM |
| Нумерация контактов | 1 - 4 |
| Сечение проводников | 0,14 мм² ... 2,5 мм² (Контакты цепи управления) |
| 1,5 мм² ... 6 мм² (Контакты цепи питания) | |
| Сечение AWG | 16 ... 10 (Контакты цепи питания) |
| 26 ... 14 (Контакты цепи управления) | |
| Длина зачищенной части одной жилы | 9 мм (Цепь питания 1,5 мм² ... 2,5 мм²) |
| 9,6 мм (Цепь питания 4 мм² - 6 мм²) | |
| 8 мм (Цепь управления) | |
| 6 мм (Цепь управления 2,5 мм²) | |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (С учетом нагрева контактов) |
|---|
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | серебро (или золото) |
| Материал, контактная поверхность, силовой контакт | серебро |
| Материал, контактная поверхность, управляющий контакт | серебро (или золото) |
| Материал, держатель контакта | PC |
Электрические характеристики
| Расчетное напряжение силовых контактов | 400/690 В |
|---|---|
| Расчетное напряжение (III/3) | 250 В (Контакты цепи управления) |
| 400 В (Силовые контакты "фаза-земля") | |
| 690 В (Силовые контакты "фаза-фаза") | |
| Расчетное импульсное напряжение | 6 кВ (Силовые контакты "фаза-фаза") |
| 4 кВ (Контакты цепи управления) | |
| Расчетный ток | 40 A (Контакты цепи питания) |
| 10 A (Контакты цепи управления) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
