Возможные производители: KLEMSAN
Силовой соединитель, 4-полюсн., Гнездо угловой M12, Т-кодирование, Винтовые зажимы, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, кабельный ввод Pg11, наружный диаметр кабеля 8 мм ... 10 мм
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Гибкость: разъемы для сборки на месте
- Винтовой разъем: проверенная технология подключния самых различных проводов
- Электропроводимость: штекерный разъем DC для цепей до 12 A и 63 В DC
- Защита от неправильного подсоединения с помощью механического ключа Т-типа

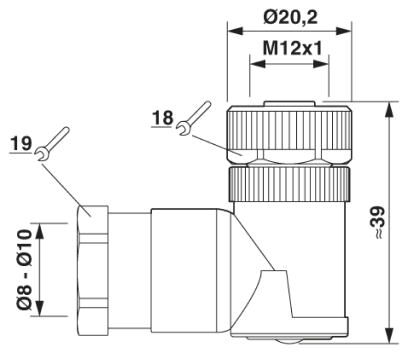

Размеры
| Раствор ключа - накидная гайка | 19 мм |
|---|---|
| Диаметр корпуса | 20,2 мм |
| Длина | 39 мм |
| Наружный диаметр проводника | 8 мм ... 10 мм |
| Длина зачищенной части оболочки | 20 мм |
| Длина зачищенной части одной жилы | 5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP67 |
Общие сведения
| Указание | Снять оболочку с проводника на участке длиной 22 мм, снять изоляцию с жил на длину 7 мм, обжать гильзу, затем укоротить ее на 5 мм. Длина жилы с укороченным кабельным наконечником составляет 20 мм. Подсоединить жилы и затянуть крепежные винты с усилием 0,2 Нм. |
|---|---|
| Расчетный ток при 40 ℃ | 12 A (при использовании проводников 1,5 мм²) |
| 12 A (при 40 °C) | |
| Расчетное напряжение | 63 В DC |
| Полюсов | 4 |
| Цвет области ручки | черный |
| Сопротивление изоляции | > 10 ГΩ |
| Кодирование | T - Power |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 |
| Индикатор состояния | Нет |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип подключения | Винтовые зажимы |
| Сечение провода | 0,75 мм² ... 1,5 мм² (без кабельного наконечника) |
| 0,75 мм² ... 1,5 мм² (с кабельным наконечником) | |
| 0,75 мм² ... 1,5 мм² (жесткий) | |
| Сечение проводника AWG | 18 ... 16 (без кабельного наконечника) |
| 18 ... 16 (с кабельным наконечником) | |
| Циклы установки | > 100 |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 1,5 Нм ... 2 Нм (Нажимной винт с кабельной частью) | |
| 0,4 Нм (Штекерную вставку с сальниковым корпусом закрутить до упора) | |
| 0,2 Нм (Винтовые клеммы) | |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
| Возможно вращение расположения контактов по отношению к кабельному отводу с шагом в 90° |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA |
| Материал корпуса ручки | PA |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | витон (Розетка M12) |
| NBR (Кабельный зажим) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-111 |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
