Возможные производители: KLEMSAN

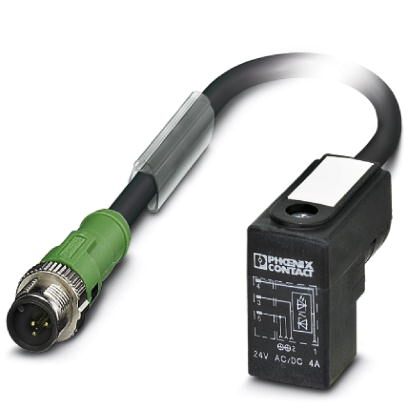

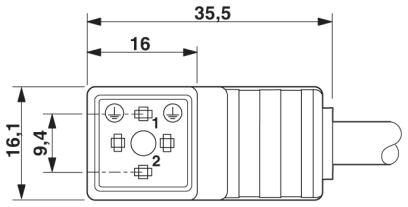

Кабель для датчика / исполнительного элемента, 3-полюсн., PUR без галогенов, желтый, Штекеры прямое M12 SPEEDCON, А-кодирование, к Штекер типа CI для электромагнитного клапана (9,4 мм), длина кабеля: 1,3 м
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 85 °C (Вентильный штекер) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 3 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU |
| Материал контакта разъема для клапана | CuSn |
| Материал контактной поверхности штекера для клапана | Sn |
| Материал контактной вставки штекера для клапана | PA 6.6 |
| Материал корпуса штекера для клапана | TPU |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | TPU (Литое уплотнение) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | HB |
Кабель
| Тип кабеля | PUR, без галогенов, цвет желтый |
|---|---|
| Тип кабеля (краткое обозначение) | 240 |
| Условное обозначение кабеля | Li9Y11Y |
| UL AWM Style | 20549 (80 °C / 300 В) |
| Сечение провода | 3x 0,5 мм² |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 28x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,46 мм ±0,02 мм |
| Толщина стенки, изоляция | ≥ 0,21 мм |
| Цвета жил | черный 1, черный 2, зеленый/желтый |
| Общая скрутка | 3 жилы в скрутке |
| Внешняя оболочка, цвет | желтый |
| Толщина стенок внешней оболочки | около 0,6 мм |
| Наружный диаметр кабеля D | 4,5 мм ±0,15 мм |
| Масса кабеля | 30 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 10 ГΩ*км |
| Сопротивление кабеля | ≤ 39 Ом/км |
| Номинальное напряжение, проводник | ≤ 300 В |
| Испытательное напряжение, проводник | ≥ 3000 В |
| Негорючесть | согласно UL стиль 20549 |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Температура окружающей среды (при эксплуатации) | -15 °C ... 80 °C (кабель, жестко прокладываемый) |
