Артикул:
1410415
Внутрений код:
PC-1410415
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
65,8 кб
Характеристики
Вес, шт
—
102,800 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
3 154.33 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

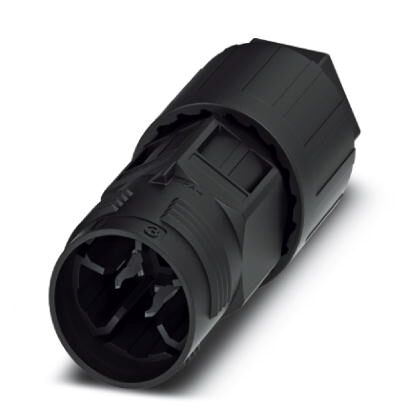

Разъем для кабеля QUICKON, с гайкой QUICKON, черной, кол-во контактов 4+PE, 2,5 мм² ... 6,0 мм² / 690 В / 40 A, для кабеля диаметром 9 мм ... 14 мм.
Преимущества для Вас
- Инновации и экономия пространства - система быстрого соединения QUICKON для экономии до 80 % пространства при подсоединении на месте
- Удобство: простая и быстрая подготовка без использования специальных инструментов
- Высокая прочность: корпуса с классом защиты IP68/IP69K и IK07 для широкой области применения
- Надежное соединение благодаря защите от неправильного подключения и защите от прикосновений в соответствии с DIN EN 0105
- Простота и надежность - при помощи соединителей возможен быстрый ремонт, а также удлиннение проводников, вместе со штекерным соединителем можно использовать и в качестве сцепного соединения
Общие сведения
| Конструкция | QPD 5x6,0 |
|---|---|
| Цвет | черный |
| Тип фиксатора | Винтовой зажим |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Подключение IDC |
| Полюсов | 5 |
| Количество контактов | 4+PE |
| Раствор ключа - накидная гайка | 30 мм |
| Момент затяжки накидной гайки | 15 Нм |
| Сечение гибкого проводника мин. | 2,5 мм² |
| Сечение гибкого проводника макс. | 6 мм² |
| Сечение жесткого проводника мин. | 2,5 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение провода AWG мин. | 14 |
| Сечение провода AWG макс. | 10 |
Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0,15 мм |
|---|---|
| Изоляционный материал жилы | ПВХ / ПЭ / термоизоляция / резина |
| Диаметр проводника вкл. изоляцию | 2,95 мм ... 5 мм |
| Наружный диаметр кабеля | 9 мм ... 14 мм |
| Обозначение полюсов | 1, 2, 3, N, PE |
Окружающие условия
| Степень защиты | IP66 |
|---|---|
| IP68 (2 м / 24 ч) | |
| IP69K | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 100 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
Электрические характеристики
| Номинальный ток IN | 40 A |
|---|---|
| Расчетный ток | 40 A |
| Расчетное напряжение (III/3) | 690 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
Механические характеристики
| Частота подключения QUICKON | макс. 10 |
|---|---|
| Циклы установки | >= 50 (Подсоединения QUICKON макс. 10) |
| Категория по ударному воздействию | IK07 |
Данные о материале
| Материал, контакт | Cu |
|---|---|
| Материал, контактная поверхность | с серебряным покрытием |
| Материал, держатель контакта | PA |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
