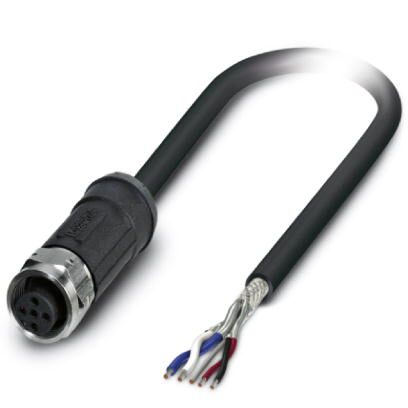

Системный кабель шины, CANopen®, DeviceNet™, 5-полюсн., FRNC без галогенов, черный, экранирован., свободный конец, к Гнездо прямое M12, А-кодирование, длина кабеля: 10 м, для применения вне помещений, с накатанной гайкой из легированной стали
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Защита от коррозии всех открытых металлических частей благодаря использованию высококачественной стали 1.4404
- Прочность: устойчивость к воздействию масел, УФ-излучения и озона, а также воздействию температур от -40 °C до +105 °C
- Надежная передача сигналов – экран 360° в условиях повышенных электромагнитных нагрузок
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) |
|---|---|
| -40 °C ... 85 °C (при быстрой смене температур (согласно МЭК 60512-11-4)) | |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Тип сигнала/категория | CANopen® |
| DeviceNet™ | |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PP |
| Материал корпуса ручки | PP |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | FPM |

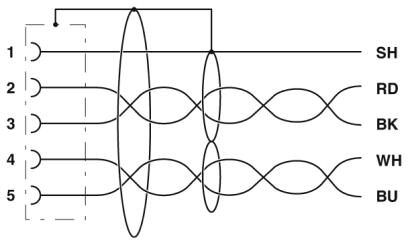

Разводка подсоединений
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 (Гнездо) | SR (Экран) |
|---|---|
| 2 (Гнездо) | RD (V+) | |
| 3 (Гнездо) | BK (V-) | |
| 4 (Гнездо) | WH (CAN_H) | |
| 5 (Гнездо) | BU (CAN_L) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |

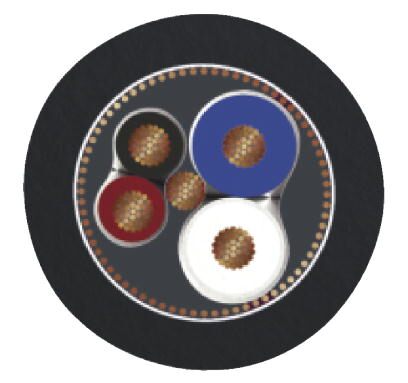

Кабель
| Тип кабеля | Устройство CAN Bus/DeviceNet, черное |
|---|---|
| Тип кабеля (краткое обозначение) | 92X |
| Условное обозначение кабеля | LI2XCHX02XS |
| UL AWM Style | 21281 (80 °C / 300 В) |
| Конструкция кабеля | 2xAWG24/19+2xAWG22/19 |
| Сечение провода | 2x 0,25 мм² (Сигнал) |
| 2x 0,34 мм² (Соединение активно) | |
| 1x 0,38 мм² (Дополнительный гибкий провод) | |
| AWG, сигнальная линия | 24 |
| AWG, напряжение питания | 22 |
| Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
| Конструкция кабеля, напряжение питания | 19x 0,16 мм |
| Диаметр проводника вкл. изоляцию | 1,9 мм (Сигнал) |
| 1,4 мм (Соединение активно) | |
| Толщина стенки, изоляция | 0,6 мм (Сигнал) |
| 0,3 мм (Соединение активно) | |
| Цвета жил | красно-черный, сине-белый |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Кашированная алюминиевая фольга |
| Общая скрутка | 2 пары вокруг дополнительного гибкого провода в центре сердечника |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 70 % |
| Внешняя оболочка, цвет | черный |
| Толщина стенок внешней оболочки | 1,15 мм |
| Наружный диаметр кабеля D | 6,9 мм ±0,3 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Масса кабеля | 70 кг/км |
| Внешняя оболочка, материал | FRNC |
| Материал, изоляция проводника | PE |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ 200 МΩ*км (при 20 °C) |
| Сопротивление кабеля | 90 Ом/км (Сигнал) |
| 55 Ом/км (Соединение активно) | |
| Производственная мощность | 39,8 нФ (при 1 кГц, фаза/фаза) |
| Волновое сопротивление | 120 Ω ±12 Ом (f = 1МГц) |
| Время распространения сигнала | 4,46 нСм/м |
| Номинальное напряжение, проводник | ≤ 300 В |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Негорючесть | согласно МЭК 60332-3-25 (Кат. D) |
| Без галогенов | да |
| Маслостойкость | да |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
