Возможные производители: KLEMSAN

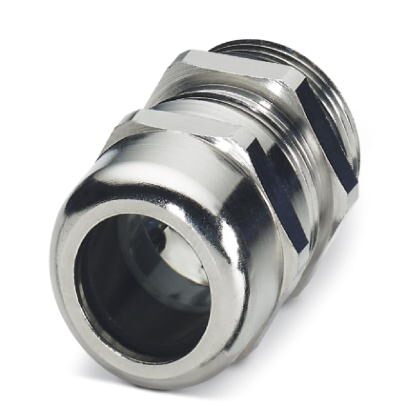

Кабельный ввод, материал резьбового соединения: латунь, никелированный, наружный диаметр кабеля 18 мм ... 25 мм, экранировка: есть, резьба соединительной части: Pg29, цвет: cеребристый, с уплотнительным кольцом
Размеры
Длина | 47 мм |
---|---|
Раствор ключа - накидная гайка | 40 мм |
Раствор ключа патрубок | 40 мм |
Шестигранный, диаметр описанной окружности | 44,5 мм |
Длина, резьба | 8 мм |
Диаметр проходного отверстия | 37,1 мм ... 37,4 мм |
Наружный диаметр кабеля | 18 мм ... 25 мм |
Диаметр кабеля без оболочки | 16 мм (Диаметр экранирующей оплетки) |
Условия окружающей среды
Класс защиты (IP) | IP68 |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
Общие сведения
Количество проводов | 1 |
---|---|
Материал резьбового соединения | латунь, никелированный |
Материал, вставка | Полиамид 6 |
Материал кабельного сальника | Неопрен |
Материал уплотнения | Пербунан (Уплотнительное кольцо) |
Экранирован. | есть |
Тип резьбы, сторона подключения | Pg29 |
Pg29 | |
Момент затяжки | 15 Нм (Патрубки: EN 62444) |
15 Нм (Патрубки: EN 62444) | |
Цвет | cеребристый |
Указания по монтажу | 1) смонтировать фланец резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки |
Метод 1 Надрежьте внешнюю оболочку, но не снимайте ее. Проденьте проводник через резьбовое отверстие, затем удалите внешнюю оболочку. Теперь потяните кабель назад так, чтобы образовалась связь между экраном кабеля и контактной пружиной. Метод 2 Сдвиньте экранирующую оплетку примерно на 15-20 мм от конца кабеля. Вставьте кабель в резьбовой сальник так, чтобы образовалась связь между экраном кабеля и контактной пружиной. |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
