Возможные производители: KLEMSAN

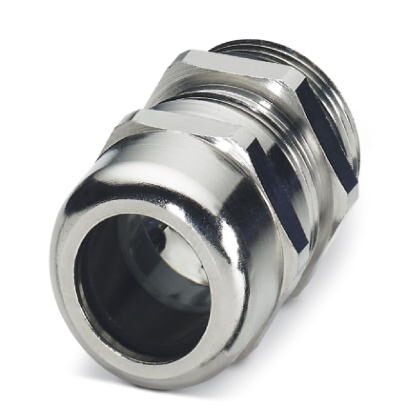

Кабельный ввод, материал резьбового соединения: латунь, никелированный, наружный диаметр кабеля 22 мм ... 32 мм, экранировка: есть, резьба соединительной части: Pg36, цвет: cеребристый, с уплотнительным кольцом

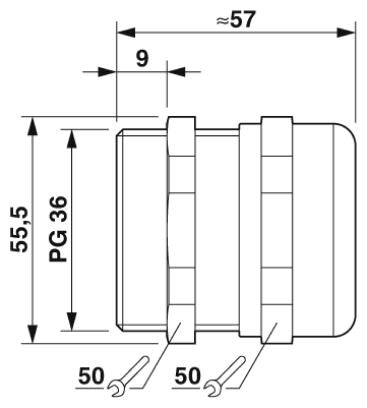

Размеры
| Длина | 57 мм |
|---|---|
| Раствор ключа - накидная гайка | 50 мм |
| Раствор ключа патрубок | 50 мм |
| Шестигранный, диаметр описанной окружности | 55,5 мм |
| Длина, резьба | 9 мм |
| Диаметр проходного отверстия | 47,1 мм ... 47,4 мм |
| Наружный диаметр кабеля | 22 мм ... 32 мм |
| Диаметр кабеля без оболочки | 20 мм (Диаметр экранирующей оплетки) |
Условия окружающей среды
| Класс защиты (IP) | IP68 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
Общие сведения
| Количество проводов | 1 |
|---|---|
| Материал резьбового соединения | латунь, никелированный |
| Материал, вставка | Полиамид 6 |
| Материал кабельного сальника | Неопрен |
| Материал уплотнения | Пербунан (Уплотнительное кольцо) |
| Экранирован. | есть |
| Тип резьбы, сторона подключения | Pg36 |
| Pg36 | |
| Момент затяжки | 20 Нм (Патрубки: EN 62444) |
| 20 Нм (Патрубки: EN 62444) | |
| Цвет | cеребристый |
| Указания по монтажу | 1) смонтировать фланец резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки |
| Метод 1 Надрежьте внешнюю оболочку, но не снимайте ее. Проденьте проводник через резьбовое отверстие, затем удалите внешнюю оболочку. Теперь потяните кабель назад так, чтобы образовалась связь между экраном кабеля и контактной пружиной. Метод 2 Сдвиньте экранирующую оплетку примерно на 15-20 мм от конца кабеля. Вставьте кабель в резьбовой сальник так, чтобы образовалась связь между экраном кабеля и контактной пружиной. |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
