Артикул:
1411536
Внутрений код:
PC-1411536
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
65,6 кб
Характеристики
Вес, шт
—
701,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
13 969.15 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

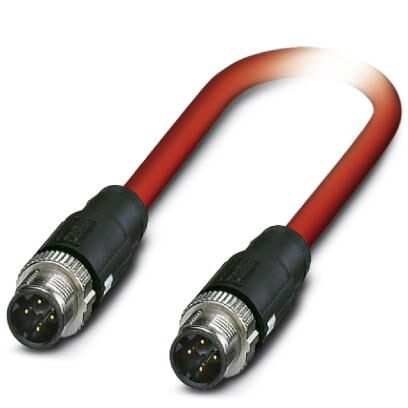

Сетевой кабель, Sercos CAT5 (100 Мбит/с), 4-полюсн., ПВХ/ПВХ, насыщенный красный (RAL 3020), экранирован., Штекеры прямое M12 SPEEDCON / IP67, механические ключи: D, к Штекеры прямое M12 SPEEDCON / IP67, механические ключи: D, длина кабеля: 10 м
Окружающие условия
| Степень защиты | IP65 (Разъем М12) |
|---|---|
| IP67 (Разъем М12) | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (Разъем М12) |
Общие характеристики
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Тип сигнала/категория | Sercos CAT5 (МЭК 11801), 100 Мбит/с |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
Параметры, головка 1
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
|---|---|
| Кол-во контактов (поверхность сопряжения) | 4 |
| Кодирование | D (Данные) |
| Цвет | черный |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PA (Держатель контактов) | |
| TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Сопротивление изоляции | ≥ 100 MΩ |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
Параметры, головка 2
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
|---|---|
| Кол-во контактов (поверхность сопряжения) | 4 |
| Кодирование | D (Данные) |
| Цвет | черный |
| черный | |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
| PA (Держатель контактов) | |
| TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
| Сопротивление изоляции | ≥ 100 MΩ |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
Кабель
| Тип кабеля | Sercos III |
|---|---|
| Тип кабеля (краткое обозначение) | 93K |
| UL AWM Style | 21694 (60 °C / 600 В) |
| Тип сигнала/категория | Sercos CAT5 (МЭК 11801), 100 Мбит/с |
| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Сечение провода | 4x 0,34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Диаметр проводника вкл. изоляцию | около 1,55 мм |
| Цвета жил | белый, желтый, синий, оранжевый |
| Тип экрана пары | Полиэфирная пленка, оклеенная алюминием |
| Общая скрутка | Четверка звездообразной скрутки |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Внешняя оболочка, цвет | насыщенный красный (RAL 3020) |
| Толщина стенок внешней оболочки | около 0,9 мм |
| Наружный диаметр кабеля D | 6,5 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 3 x D |
| Минимальный радиус изгиба, гибкая прокладка | 7 x D |
| Масса кабеля | 68 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | PE |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ 0,5 ГΩ*км |
| Сопротивление кабеля | ≤ 120 Ом/км |
| Волновое сопротивление | 100 Ω ±15 Ω (при 100 МГц) |
| Время распространения сигнала | 5,3 нСм/м |
| Сопротивление устройства сопряжения | ≤ 20,00 мΩ/м (при 10 Гц) |
| Номинальное напряжение, проводник | 600 В |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Негорючесть | согласно UL 1685 (CSA FT 4) |
| Маслостойкость | условно маслостойкий |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно UL 1581, раздел 1200 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (кабель, жестко прокладываемый) |
| -40 °C ... 70 °C (кабель, для подвижного монтажа) | |
| Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
