Возможные производители: KLEMSAN
Модуль для установки контактов, полюсов: 3+4, контакты цепи питания: 3, контакты цепи управления: 4, Розетка, Обжим, 830 В, 40 A, 1,5 мм² ... 6 мм², применение: Питание/сигнал
Электрические характеристики
| Расчетное напряжение (III/3) | 830 В (Контакты цепи питания) |
|---|---|
| 830 В (Контакты цепи управления) | |

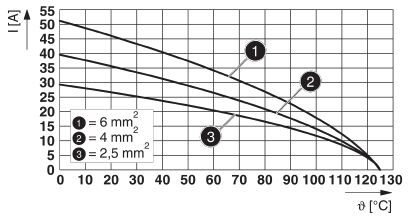

| Расчетный ток | 40 A (Контакты цепи питания) |
| 10 A (Контакты цепи управления) | |
| Расчетное импульсное напряжение | 8 кВ (Контакты цепи питания) |
| 8 кВ (Контакты цепи управления) | |

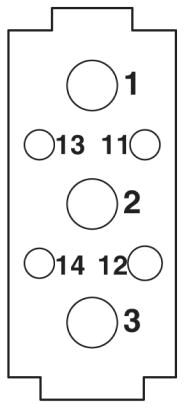

| Вид при установке | 3+4 |
Механические характеристики
| Сечение проводников | 1,5 мм² ... 6 мм² (Контакты цепи питания) |
|---|---|
| 0,14 мм² ... 2,5 мм² (Контакты цепи управления) | |
| Сечение AWG | 16 ... 10 (Контакты цепи питания) |
| 26 ... 14 (Контакты цепи управления) | |
| Длина зачищенной части одной жилы | 9 мм (9,6 мм (4,0-6,0 мм²)) |
| 8 мм (6 мм (2,5 мм²)) | |
| Диаметр контакта | 4 мм |
| Диаметр проводника вкл. изоляцию | 5 мм (для силовых контактов) |
| Циклы установки | ≥ 500 |

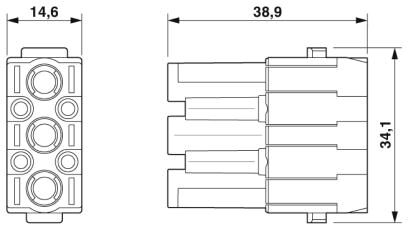

| Минимальная высота корпуса | 52 мм |
Общие сведения
| Указание | Для корпусов HEAVYCON типа HC-B6–B48, требуется стопорная рама с шарниром HC-M-MHR..., обжимные контакты, силовые контакты: CK 4,0-ED..., управляющие контакты: CK 1,6-ED... (обжимные контакты не входят в комплект поставки) |
|---|---|
| Серия | HC-M-03/04 |
| Цвет | светло-серый |
| Количество модулей | 1 |
| Способ подключения | Обжим (Контакты цепи питания) |
| Обжим (Контакты цепи управления) | |
| Тип контакта | с разворотом |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| На модуле не могут одновременно использоваться защитные крышки HC-B...-TMB-SD-IP65 и HC-B...-TMS-SD-IP65. Не применяется для оптоволоконных контактов CK1,6-ED-...POF. |
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PC |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
