Артикул:
1414784
Внутрений код:
PC-1414784
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
69,5 кб
Характеристики
Вес, шт
—
572,820 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
7 044.40 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Силовой кабель, 5-полюсн., PUR без галогенов, темно-серый RAL 7021, Гнездо угловой M12, K-кодирование, к свободный конец, длина кабеля: 3 м, для переменного тока до 16 A / 690 В
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Электропроводимость: штекерный разъем AC для цепей до 16 A и 690 В AC

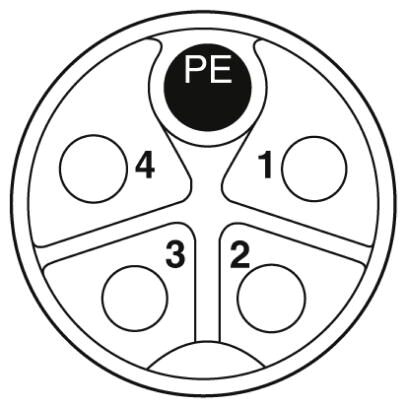

- Защита от неправильного вставления посредством специальной кодировки К
- Наш стандарт: прочный провод из полиуретана без галогенов
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 16 A |
|---|---|
| Расчетное напряжение | 690 В AC |
| Полюсов | 5 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | K — питание |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA |
| Материал корпуса ручки | PA |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-111 |
| Класс воспламеняемости согласно UL 94 | V0 |
Кабель
| Тип кабеля | PUR без галогена черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | полиуретан |
| UL AWM Style | 22078 / 11560 (90 °C / 1000 В) |
| Сечение провода | 5x 2,5 мм² |
| AWG, напряжение питания | 14 |
| Конструкция кабеля, напряжение питания | 141x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 2,8 мм ±0,1 мм |
| Толщина стенки, изоляция | ≥ 0,36 мм |

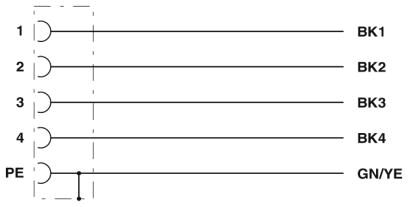

| Цвета жил | черный 1, черный 2, черный 3, черный 4, зеленый/желтый |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Толщина стенок внешней оболочки | около 1,15 мм |
| Наружный диаметр кабеля D | 9,7 мм ±0,3 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 4000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 189 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 1 ГΩ*км (при 20 °C) |
| Сопротивление кабеля | ≤ 8 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≤ 1000 В AC |
| Испытательное напряжение, проводник | ≥ 10000 В AC (Проба на искру) |
| Негорючесть | согласно UL 758/1581 (горение кабелей) |
| согласно UL 758/1581 FT1 | |
| согласно DIN EN 60332-1-2 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| согласно DIN EN 50267-2-1 | |
| Маслостойкость | согласно DIN EN 60811-404, 168 ч при 100 °C |
| Стойкость, прочие данные | Устойчивость к гидролизу и микробам согласно VDE 0282, часть 10 |
| низкая адгезия | |
| износоустойчивый | |
| стойкость к морской воде | |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 90 °C (кабель, жестко прокладываемый) |
| -30 °C ... 90 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
