Возможные производители: KLEMSAN
Силовой кабель, 5-полюсн., ПВХ, темно-серый RAL 7021, Гнездо прямое M12, K-кодирование, к свободный конец, длина кабеля: 5 м, для переменного тока до 16 A / 690 В
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения

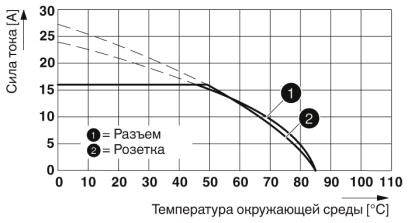

| Расчетный ток при 40 ℃ | 16 A |
|---|---|
| Расчетное напряжение | 690 В AC |
| Полюсов | 5 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |

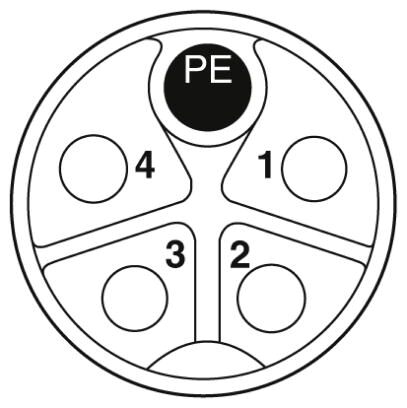

| Кодирование | K — питание |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA |
| Материал корпуса ручки | PA |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-111 |
| Класс воспламеняемости согласно UL 94 | V0 |

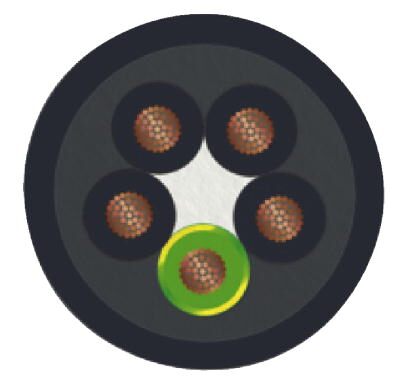

Кабель
| Тип кабеля | ПВХ |
|---|---|
| Тип кабеля (краткое обозначение) | ПВХ |
| UL AWM Style | 2570 / 10914 (80 °C / 1000 В) |
| Сечение провода | 5x 2,5 мм² |
| AWG, напряжение питания | 14 |
| Конструкция кабеля, напряжение питания | 141x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 3 мм ±0,1 мм |
| Толщина стенки, изоляция | ≥ 0,36 мм |
| Цвета жил | черный 1, черный 2, черный 3, черный 4, зеленый/желтый |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Толщина стенок внешней оболочки | около 0,76 мм |
| Наружный диаметр кабеля D | 10,75 мм ±0,3 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 2000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 220 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 100 МΩ*км (при 20 °C) |
| Сопротивление кабеля | ≤ 8 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≤ 1000 В AC |
| Испытательное напряжение, проводник | ≥ 10000 В AC (Проба на искру) |
| Негорючесть | согласно UL 758/1581 (горение кабелей) |
| согласно UL 758/1581 FT1 | |
| согласно DIN EN 60332-1-2 | |
| Маслостойкость | согласно DIN EN 60811-404, 168 ч при 60 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -20 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
