Артикул:
1416148
Внутрений код:
PC-1416148
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
69,2 кб
Характеристики
Вес, шт
—
77,600 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
3 534.72 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

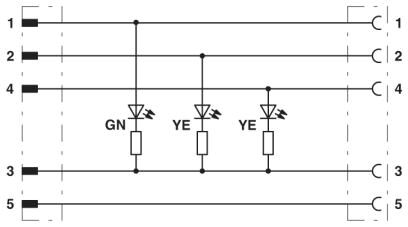

Кабель для датчика / исполнительного элемента, 5-полюсн., PUR без галогенов, устойчив к сварочному грату, оранжевый RAL 2003, Штекеры прямое M12, А-кодирование, к Гнездо угловой M12, А-кодирование, с 3 светодиода, длина кабеля: 1 м, для использования на роботах и тяговых цепях
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Гибкость: наивысшая прочность проводов на скручивание и изгиб
- Надежность при использовании в кузовных цехах благодаря устойчивым к воздействию грата проводам
- Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 | |
| IP68 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 24 В |
| 24 В DC | |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | 3 светодиодных |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | HB |
Кабель
| Указание | По причине большой прочности внешняя оболочка этого кабеля снимается только с интервалом 5 см. |
|---|---|
| Тип кабеля | ПУР повышенной гибкости, без галогенов, стойкий к сварочному грату, оранжевый |
| Тип кабеля (краткое обозначение) | 810 |
| Условное обозначение кабеля | LiF9Y11Y |
| UL AWM Style | 20549 (80 °C / 300 В) |
| Сечение провода | 5x 0,34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,55 мм ±0,05 мм (Сигнальный провод) |
| Цвета жил | черный, коричневый, синий, белый, желто-зеленый |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| Внешняя оболочка, цвет | оранжевый RAL 2003 |
| Наружный диаметр кабеля D | 6,9 мм ±0,1 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 5000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 20 МΩ*км |
| Сопротивление кабеля | около 57 Ом/км |
| Номинальное напряжение, проводник | 300 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
| Испытательное напряжение, фаза / фаза | 3000 В (Проба на искру) |
| Прочие характеристики | Оболочка стойкая к брызгам расплавленного металла, перерабатываемая, матовая, с низкой адгезией, стойкая к истиранию, из трудновоспламеняющегося и самозатухающего материала |
| не содержит силикона и кадмия | |
| материалы, не ухудшающие свойств при попадании на них лаков и красок | |
| Негорючесть | согласно UL FT-2 |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Стойкость, прочие данные | устойчивость к гидролизу и микроорганизмам |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) | |
| ≤ 60 °C (Кабель, использование в буксирных цепях) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
