Артикул:
1419103
Внутрений код:
PC-1419103
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
65 кб
Характеристики
Вес, шт
—
55,280 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
5 505.25 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

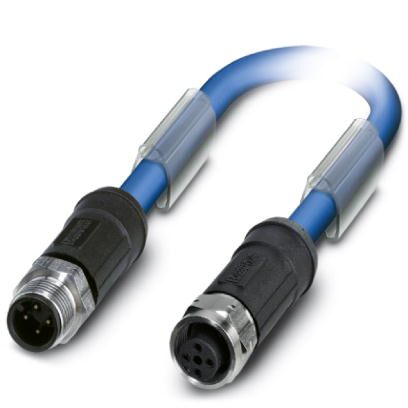

Системный кабель шины, PROFIBUS PA (31,25 кбит/с), 3-полюсн., ПВХ, синий RAL 5015, экранирован., Штекеры прямое M12, А-кодирование, к Гнездо прямое M12, А-кодирование, длина кабеля: 0,5 м, для использования во взрывоопасных областях с накатанной гайкой из легированной стали
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Общие сведения
| Указание | Для применения в цепях с искрозащищенностью "i". Электрические характеристики по аналогии с EN 60079-14. |
|---|---|
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 3 |
| Цвет области ручки | черный |
| Кодирование | B - инверс. |
| Тип сигнала/категория | PROFIBUS PA, 31,25 кбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | NBR |
Разводка подсоединений
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 (Штекер) | OG (DATA+) | 1 (Гнездо) |
|---|---|
| 3 (Штекер) | BU (DATA-) | 3 (Гнездо) | |
| 4 (Штекер) | SR (Экран) | 4 (Гнездо) |
Кабель
| Тип кабеля | FOUNDATION Fieldbus/PROFIBUS PA, синий |
|---|---|
| Тип кабеля (краткое обозначение) | 961 |
| Конструкция кабеля | 2xAWG18/7 + 1xAWG20/7 |
| Сечение провода | 2x 0,75 мм² (Сигнальный провод) |
| 1x 0,5 мм² (Дополнительный гибкий провод) | |
| AWG, сигнальная линия | 18 |
| Конструкция кабеля, сигнальная линия | 7x 0,40 мм |
| Диаметр проводника вкл. изоляцию | 2,24 мм ±0,05 мм |
| Толщина стенки, изоляция | 0,5 мм |
| Цвета жил | синий, оранжевый |
| Скрутка пары | 2 проводника для пары |
| Общая скрутка | 1 пара с 1 дополнительным гибким проводником и наполнителем для сердечника |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием и дополнительным гибким проводом |
| защитный экран оптоволоконного кабеля | 100 % |
| Внешняя оболочка, цвет | синий RAL 5015 |
| Толщина стенок внешней оболочки | 1 мм |
| Наружный диаметр кабеля D | 7,5 мм ±0,25 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 75 мм |
| Масса кабеля | 56,552 кг/км |
| Прочность на разрыв GRP | 260 Н |
| Внешняя оболочка, материал | ПВХ |
| Материал, изоляция проводника | PO (Сигнальный провод) |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление кабеля | ≤ 19,35 Ом/км (Сигнальный провод) |
| 26 Ом/км (Экран) | |
| Производственная мощность | 78 нФ (при 1 кГц) |
| Проводники - емкость | 147 пФ/м (при 1 кГц, фаза/экран) |
| ≤ 3,94 пФ/м (capacitance unbalance) | |
| Скорость передачи сигнала | 0,66 c |
| Экранирующая способность | 3 дБ/км (при 39 кГц) |
| Проводники - полное сопротивление | 100 Ω ±20 % (при 31,25 кГц) |
| Индуктивность кабеля | 0,6233 мкГн/м |
| Номинальное напряжение, проводник | 300 В |
| Прочие характеристики | UL Standards PLTC-ER и ITC |
| Негорючесть | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27060307 |
|---|---|
| eCl@ss 4.1 | 27060307 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27060300 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
