Возможные производители: KLEMSAN
Разъем, Тип подключения QUICKON, полюсов: 4, 1 мм² ... 2,5 мм², 690 В, 20 A, серый, с гайкой QUICKON, диапазон диаметра кабеля: 9 мм ... 14 мм
Преимущества для Вас
- Инновации и экономия пространства - система быстрого соединения QUICKON для экономии до 80 % пространства при подсоединении на месте
- Удобство: простая и быстрая подготовка без использования специальных инструментов
- Высокая прочность: корпуса с классом защиты IP68/IP69K и IK07 для широкой области применения
- Надежное соединение благодаря защите от неправильного подключения и защите от прикосновений в соответствии с DIN EN 0105
- Простота обслуживания - штекерные соединители позволяют производить замену устройства быстро, а подготовленные проводники ускоряют процесс пуско-наладки
Общие сведения

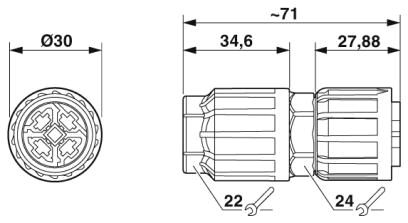

| Конструкция | QPD 4x2,5 |
|---|---|
| Цвет | серый |
| Тип фиксатора | Винтовой зажим |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Подключение IDC |
| Полюсов | 4 |
| Количество контактов | 4 |
| Момент затяжки накидной гайки | 7 Нм |
| Количество точек подключения | 4 |
| Сечение гибкого проводника мин. | 1 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 1 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 16 |
| Сечение провода AWG макс. | 14 |
Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0,15 мм |
|---|---|
| Изоляционный материал жилы | ПВХ / ПЭ / термоизоляция / резина |
| Диаметр проводника вкл. изоляцию | 2 мм ... 3,6 мм |
| Наружный диаметр кабеля | 9 мм ... 14 мм |
| Обозначение полюсов | 1, 2, 3, 4 |
Окружающие условия
| Степень защиты | IP66 |
|---|---|
| IP68 (2 м / 24 ч) | |
| IP69K | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 100 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
Электрические характеристики
| Номинальный ток IN | 20 A |
|---|---|
| Расчетный ток | 20 A |
| Расчетное напряжение (III/3) | 690 В |
| Расчетное напряжение (III/2) | 690 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
Механические характеристики
| Частота подключения QUICKON | макс. 10 |
|---|---|
| Циклы установки | > 50 |
| Категория по ударному воздействию | IK07 |
Данные о материале
| Материал, контакт | Cu |
|---|---|
| Материал, контактная поверхность | с серебряным покрытием |
| Материал, держатель контакта | PA |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
