Артикул:
1424104
Внутрений код:
PC-1424104
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
70,8 кб
Характеристики
Вес, шт
—
249,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
6 541.34 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

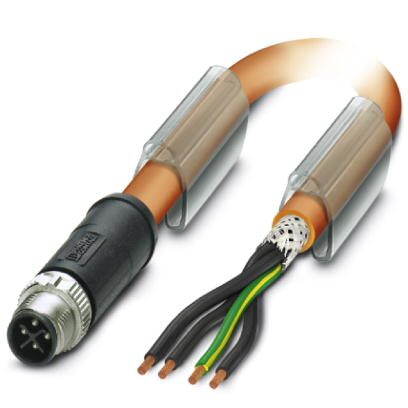

Силовой кабель, 4-полюсн., PUR без галогенов, оранжевый RAL 2003, экранирован. (Advanced Shielding Technology), Штекеры прямое M12, S-кодирование, к свободный конец, длина кабеля: 1,5 м, для переменного тока до 12 A / 690 В
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Электропроводимость: штекерный разъем AC для цепей до 12 A и 690 В AC

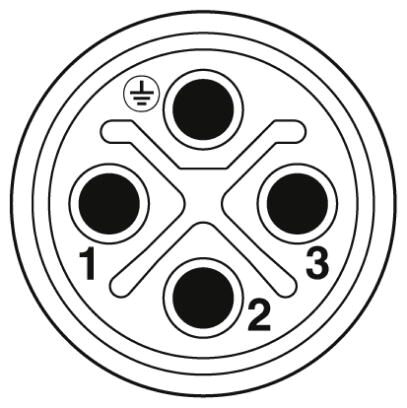

- Защита от неправильного подсоединения с помощью механического ключа S-типа
- Наш стандарт: прочный провод из полиуретана без галогенов
- Надежно экранирование силовых устройств – экран на 360° для снижения электромагнитных нагрузок
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 12 A |
|---|---|
| Расчетное напряжение | 690 В AC |
| Полюсов | 4 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | S - Power |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Циклы установки | > 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA |
| Материал корпуса ручки | PA |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-111 |
| Класс воспламеняемости согласно UL 94 | V0 |

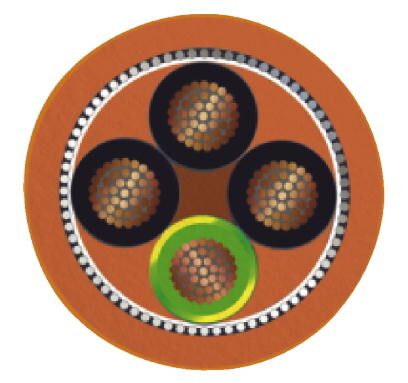

Кабель
| Тип кабеля | ПУР, не содержит галогенов, оранжевый, экранированный |
|---|---|
| Тип кабеля (краткое обозначение) | полиуретан |
| Условное обозначение кабеля | 9YSLC11Y-JZ |
| UL AWM Style | 20234 / 10492 (80 °C / 1000 В) |
| Сечение провода | 4x 1,5 мм² |
| AWG, напряжение питания | 16 |
| Конструкция кабеля, напряжение питания | 78x 0,15 мм |
| Диаметр проводника вкл. изоляцию | ≤ 2,5 мм |
| Толщина стенки, изоляция | 0,4 мм |
| Цвета жил | черный 1, черный 2, черный 3, зеленый/желтый |
| Общая скрутка | 4 жилы оптимальной скрутки |
| Экранировка | Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
| Внешняя оболочка, цвет | оранжевый RAL 2003 |
| Толщина стенок внешней оболочки | 1,2 мм |
| Наружный диаметр кабеля D | 9,7 мм ±0,3 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 7,5 x D |
| Количество циклов изгибания | 4000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Нагрузка на скручивание | ± 25 °/м |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 10 МΩ*км (при 20 °C) |
| Сопротивление кабеля | ≤ 13,3 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | 1000 В AC |
| Испытательное напряжение, проводник | 4260 В AC (5 мин.) |
| Негорючесть | согласно EN 60332-1-2 |
| согласно UL 1581 VW1 | |
| согласно CSA C 22.2 Nr. 210-05 FT1 | |
| Без галогенов | согласно VDE 0282-13, Приложение C |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| согласно DIN EN 50363-10-2 | |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| низкая адгезия | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C (кабель, жестко прокладываемый) |
| -30 °C ... 90 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
