Возможные производители: KLEMSAN
Разъем, 5-полюсн., экранирован., Гнездо прямое M12, B-кодирование, Зажимы Push-in, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 4 мм ... 8 мм
Преимущества для Вас
- Push-in Technology подключается просто и без инструментов
- Удобное подключение гибких проводников благодаря рычагу
- Надежное и быстрое подключение электрических проводов
- Гибкая разводка для передачи сигналов и данных
- Push-in Technology подключается просто и без инструментов
- Быстрая и простая установка благодаря использованию технологии рush-in
Размеры
| Диаметр корпуса | 19 мм |
|---|---|
| Длина | 59 мм |
| Наружный диаметр проводника | 4 мм ... 8 мм |
| Длина зачищенной части оболочки | 29 мм |
| Длина зачищенной части одной жилы | 8 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A (2 А при использовании проводников 0,14 мм²) |
|---|---|
| Расчетное напряжение | 60 В DC |
| 48 В AC | |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | B - инверс. |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Шок, вибрация EN 50155:2001 | |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Зажимы Push-in |
| Сечение провода | 0,14 мм² ... 0,75 мм² (без кабельного наконечника) |
| 0,08 мм² ... 0,5 мм² (с кабельным наконечником) | |
| 0,14 мм² ... 0,75 мм² (жесткий) | |
| Сечение проводника AWG | 26 ... 18 (без кабельного наконечника) |
| 28 ... 20 (с кабельным наконечником) | |
| Циклы установки | ≥ 100 |

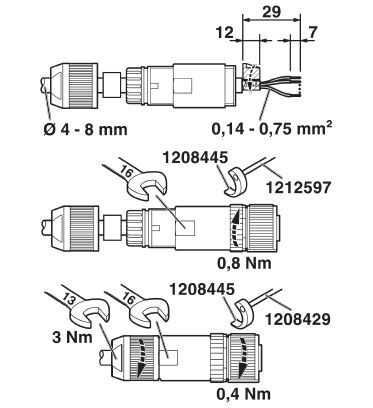

| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 0,8 Нм (Штекерная насадка с соединительной гильзой) | |
| 3 Нм (Контргайка с соединительной втулкой) | |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Дополнительные данные о материале | TPE-U (Клеммное гнездо, вес: 1,1 г) |
| PA 6 (Рычаг управления) | |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых транспортных средств: требования R22, R23, R24, R25 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| PA 6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты / нормативные документы | EN 50155:2001 |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
