Артикул:
1424685
Внутрений код:
PC-1424685
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
44,200 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 837.93 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Разъем, PROFINET CAT5 (100 Мбит/с), 4-полюсн., экранирован., Гнездо угловой M12, с механическим ключом D-типа, Зажимы Push-in, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 4 мм ... 8 мм
Преимущества для Вас
- Push-in Technology подключается просто и без инструментов
- Удобное подключение гибких проводников благодаря рычагу
- Надежное и быстрое подключение электрических проводов
- Гибкая разводка для передачи сигналов и данных
- Гибкие отводы проводников при угловых штекерных соединителях
- Push-in Technology подключается просто и без инструментов
- Быстрая и простая установка благодаря использованию технологии рush-in

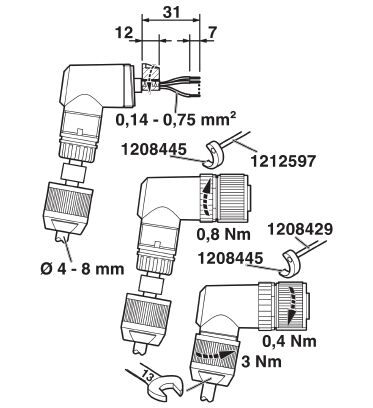

Размеры
| Диаметр корпуса | 19 мм |
|---|---|
| Длина | 48 мм |
| Наружный диаметр проводника | 4 мм ... 8 мм |
| Длина зачищенной части оболочки | 31 мм |
| Длина зачищенной части одной жилы | 8 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели) |
|---|---|
| Расчетный ток при 40 ℃ | 4 A (2 А при использовании проводников 0,14 мм²) |
| Расчетное напряжение | 60 В DC |
| 48 В AC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | D типа |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Шок, вибрация EN 50155:2001 | |
| Тип сигнала/категория | PROFINET CAT5 (в соответствии с МЭК 11801), 100 Мбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Зажимы Push-in |
| Сечение провода | 0,14 мм² ... 0,75 мм² (без кабельного наконечника) |
| 0,08 мм² ... 0,5 мм² (с кабельным наконечником) | |
| 0,14 мм² ... 0,75 мм² (жесткий) | |
| Сечение проводника AWG | 26 ... 18 (без кабельного наконечника) |
| 28 ... 20 (с кабельным наконечником) | |
| Циклы установки | ≥ 100 (Количество 500 с ответным штекером Phoenix Contact) |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 0,8 Нм (Штекерная насадка с соединительной гильзой) | |
| 3 Нм (Контргайка с соединительной втулкой) | |
| Указания по монтажу | Возможно вращение расположения контактов по отношению к кабельному отводу с шагом в 45° |
| Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Дополнительные данные о материале | TPE-U (Клеммное гнездо, вес: 1,1 г) |
| PA 6 (Рычаг управления) | |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых транспортных средств: требования R22, R23, R24, R25 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| PA 6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты / нормативные документы | EN 50155:2001 |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
