Артикул:
1425043
Внутрений код:
PC-1425043
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,2 кб
Характеристики
Вес, шт
—
219,290 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
6 542.32 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Силовой кабель, 4-полюсн., PUR без галогенов, темно-серый RAL 7021, Штекеры прямое M12, L-кодирование, к Гнездо прямое M12, L-кодирование, длина кабеля: 1,5 м
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Электропроводимость: штекерный разъем DC для цепей до 12 A и 63 В DC
- Защита от неправильного подключения посредством специальной кодировки L
- Наш стандарт: прочный провод из полиуретана без галогенов
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 12 A |
|---|---|
| Расчетное напряжение | 63 В DC |

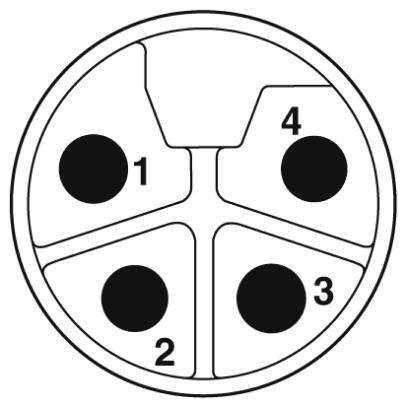

| Полюсов | 4 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | L - Power |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA |
| Материал корпуса ручки | PA |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-111 |
| Класс воспламеняемости согласно UL 94 | V0 |
Кабель
| Тип кабеля | PUR без галогена черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | полиуретан |
| Условное обозначение кабеля | Li9YV1-11Y |
| UL AWM Style | 20233 / 10493 (80 °C / 300 В) |
| Сечение провода | 4x 1,5 мм² |
| AWG, напряжение питания | 16 |
| Конструкция кабеля, напряжение питания | 78x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 2,35 мм ±0,05 мм |
| Толщина стенки, изоляция | ≥ 0,25 мм |
| Цвета жил | коричневый, белый, синий, черный |
| Общая скрутка | 4 жилы в скрутке |
| Шаг общей скрутки | 90 мм |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Толщина стенок внешней оболочки | около 1,3 мм |
| Наружный диаметр кабеля D | 8,4 мм ±0,25 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 4000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 109 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 1 ГΩ*км (при 20 °C) |
| Сопротивление кабеля | ≤ 13 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Испытательное напряжение, проводник | ≥ 3000 В AC (Проба на искру) |
| Негорючесть | согласно UL 758/1581 (горение кабелей) |
| согласно UL 758/1581 FT1 | |
| согласно DIN EN 60332-1-2 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| согласно DIN EN 50267-2-1 | |
| Маслостойкость | согласно DIN EN 60811-2-1, 168 ч при 100 °C |
| согласно UL 758, 168 ч при 60 °C | |
| Стойкость, прочие данные | Устойчивость к гидролизу и микробам согласно VDE 0282, часть 10 |
| низкая адгезия | |
| износоустойчивый | |
| стойкость к морской воде | |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 80 °C (кабель, жестко прокладываемый) |
| -30 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
