Возможные производители: KLEMSAN

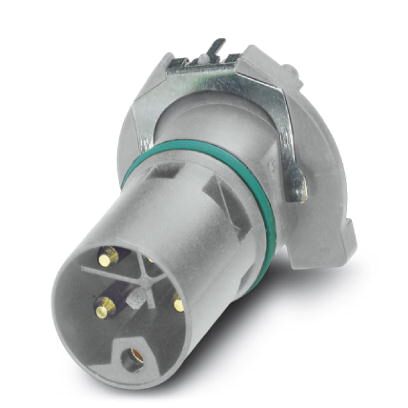

Встраиваемые разъемы, Мощность, 5-полюсн., Штекеры, прямое, L - Power, Монтаж на печатную плату, Выводы под пайку (THR)
Преимущества для Вас
- Для компактных устройств: высокая эффективность при небольших габаритах
- Сокращение затрат на монтаж благодаря приборным соединителям из двух частей
- В наличии упаковка для автоматизированного монтажа Pick&Place
- В наличии все распространенные схемы расположения контактов и кодировки
- Простота интеграции в устройство благодаря механическим винтовым соединениям портов с винтовым креплением
- Дополнительное уплотнение с неподключенным устройством
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 105 °C |
|---|---|
| -40 °C ... 105 °C (без механического приведения в действие) | |
| Степень защиты | IP67 (правильно установлен и зафиксирован) |
Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
|---|---|
| FE без связи с доступными металлическими частями, без защитной функции | |
| Расчетный ток при 40 ℃ | 16 A |
| Расчетное напряжение | 63 В |
| Расчетное импульсное напряжение | 1,5 кВ |
| Полюсов | 5 |

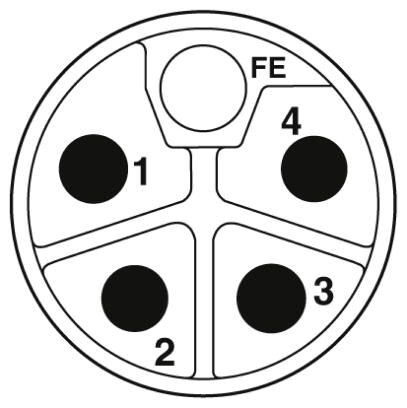

| Кодирование | L - Power |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-111 с примыканием |
| Тип сигнала/категория | Мощность |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип подключения | Выводы под пайку (THR) |
| Циклы установки | > 100 |

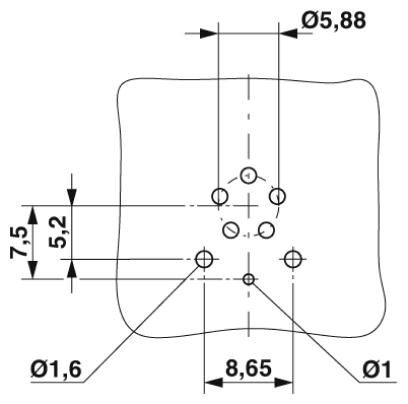

| Тип монтажа | Монтаж на печатную плату |

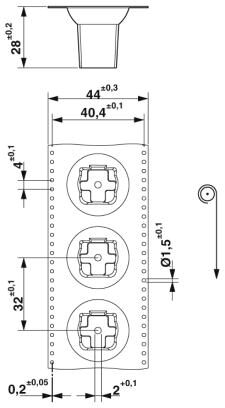

| Форма упаковки | Ремень |
| Состояние поставки | с панелью для комплектации |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA4T |
| Материал уплотнения | FKM |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-111 |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
