Артикул:
1428623
Внутрений код:
PC-1428623
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
69,6 кб
Характеристики
Вес, шт
—
409,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
8 988.19 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

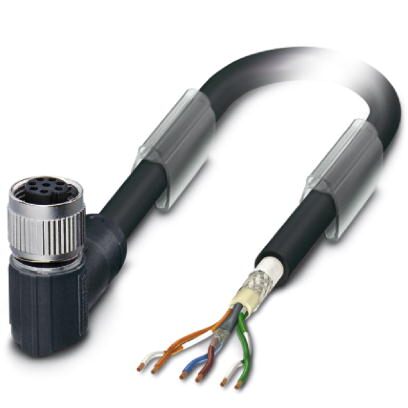

Системный кабель шины, VARAN (100 Мбит/с), 6-полюсн., SANTOPRENE без галогенов/TPE без галогенов, черный RAL 9005, экранирован., свободный конец, к Гнездо угловой M12 SPEEDCON, А-кодирование, длина кабеля: 5 м
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 2 A |
|---|---|
| Расчетное напряжение | 30 В AC |
| 30 В DC | |
| Полюсов | 6 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Тип сигнала/категория | VARAN, 100 Мбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |

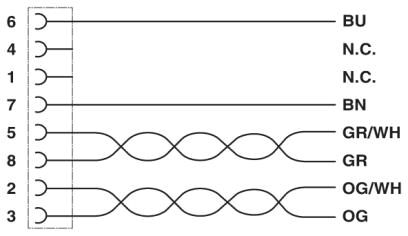

Разводка подсоединений
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 (Гнездо) |
|---|---|
| 4 (Гнездо) | |
| 6 (Гнездо) | BU (Соединение активно) | |
| 7 (Гнездо) | BN (Соединение активно) | |
| 5 (Гнездо) | GN/WH (RD+) | |
| 8 (Гнездо) | GN (RD-) | |
| 2 (Гнездо) | OG/WH (TD+) | |
| 3 (Гнездо) | OG (TD-) |
Кабель
| Тип кабеля | VARAN |
|---|---|
| Тип кабеля (краткое обозначение) | 970 |
| Условное обозначение кабеля | Li9YD12Y |
| Конструкция кабеля | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Сечение провода | 4x 0,25 мм² (Сигнальный провод) |
| 2x 0,38 мм² (Напряжение питания) | |
| AWG, сигнальная линия | 24 |
| AWG, напряжение питания | 22 |
| Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
| Конструкция кабеля, напряжение питания | 19x 0,16 мм |
| Диаметр проводника вкл. изоляцию | 1,35 мм (Сигнальный провод) |
| 1,5 мм (Напряжение питания) | |
| Цвета жил | коричневый, синий, белый/оранжевый, белый/зеленый, зеленый, оранжевый |
| Тип экрана пары | Оплетка из оцинкованной медной проволоки, покрытие прибл. 95 % |
| Общая скрутка | 1 четверка звездной скрутки и 2 жилы с 2 заполнителями |
| Экранировка | Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Наружный диаметр кабеля D | 7,8 мм ±0,2 мм |
| Минимальный радиус изгиба, при жесткой прокладке | ≥ 93 мм |
| Минимальный радиус изгиба, при подвижной прокладке | ≥ 93 мм |
| Количество циклов изгибания | 3000000 |
| Радиус изгиба | 93 мм |
| Путь перемещения | 2 м |
| Скорость поперечного перемещения | 1 м/c |
| Ускорение | 2 м/c² |
| Масса кабеля | 81 кг/км |
| Внешняя оболочка, материал | SANTOPRENE без галогенов |
| Материал внутренней оболочки | TPE |
| Наполнитель | Нить |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | 5 ГΩ*км (Кабель передачи данных) |
| Сопротивление кабеля | 77 Ω/м (Кабель передачи данных) |
| Характеристики передачи (категория) | CAT5 (МЭК 11801:2002) |
| Производственная мощность | 50 нФ (Кабель передачи данных) |
| Волновое сопротивление | 100 Ω ±15 % |
| Номинальное напряжение, проводник | 125 В (Кабель передачи данных) |
| 48 В (Напряжение питания) | |
| Испытательное напряжение, проводник | 2000 В (Напряжение питания) |
| макс. 700 В AC (Кабель передачи данных) | |
| Без галогенов | согласно DIN EN 50267-2-1 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C (Кабель) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
