Артикул:
1435182
Внутрений код:
PC-1435182
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
69,9 кб
Характеристики
Вес, шт
—
41,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 257.27 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

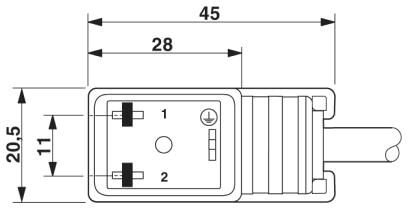

Кабель для датчика / исполнительного элемента, 3-полюсн., PUR без галогенов, темно-серый RAL 7021, Штекеры угловой M12 SPEEDCON, А-кодирование, к Штекер типа BI для электромагнитного клапана (11 мм), с 1 светодиод, подключение с помощью Диод Зенера, длина кабеля: 0,3 м
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Прочный разъем для электромагнитных клапанов с диодом Зенера в качестве защитной схемы
- Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON
- Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике
- Наш стандарт: прочный провод из полиуретана без галогенов
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| -20 °C ... 85 °C (Вентильный штекер) | |
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 24 В AC |
| 24 В DC | |
| Полюсов | 3 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | 1 светодиодный индикатор |
| Защитная цепь / модуль | Диод Зенера |
| Мощность импульса Wmax | 40 Вт (при прямоугольном импульсе 100 мкс) |
| Напряжение клеммы | 70 В (при постоянном токе 2 мА) |
| Запирающее напряжение | 50 В |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 (Разъем М12) |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| 0,6 Нм (Соединители для клапанов) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU |
| Материал контакта разъема для клапана | CuSn |
| Материал контактной поверхности штекера для клапана | Sn |
| Материал контактной вставки штекера для клапана | PA 6.6 |
| Материал корпуса штекера для клапана | TPU |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | TPU (Литое уплотнение) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | HB |
Кабель
| Тип кабеля | PUR без галогена черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | полиуретан |
| Условное обозначение кабеля | Li9Y11Y-HF |
| UL AWM Style | 20549 |
| Сечение провода | 3x 0,5 мм² |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 28x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,5 мм ±0,05 мм (Сигнальный провод) |
| Цвета жил | черный 1, черный 2, зеленый/желтый |
| Общая скрутка | 3 жилы в скрутке |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Наружный диаметр кабеля D | 4,5 мм ±0,2 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 22,5 мм |
| Количество циклов изгибания | 15000000 |
| Радиус изгиба | 50 мм |
| Путь перемещения | 0,9 м |
| Скорость поперечного перемещения | 5 м/c |
| Ускорение | 30 м/c² |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | мин. 20 МΩ*км |
| Сопротивление кабеля | 39 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | ≤ 300 В |
| Испытательное напряжение, проводник | ≥ 1200 В |
| Негорючесть | согласно DIN VDE 0482 |
| согласно DIN EN 50265-2-1 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Стойкость, прочие данные | значительная маслостойкость |
| условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -20 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
