Встраиваемый разъем (вилка) шинной системы, INTERBUS, 5 полюсов, M12, экранированный, с механическим ключом В-типа, SPEEDCON, монтаж с задней части стенки / резьбовое крепление Pg9, с кабелем шины длиной 0,5 м, 3 x 2 x 0,25 мм²
Преимущества для Вас
- Подготовленные с проводниками различной стандартной длины для незамедлительного использования
- Сборка и длина проводников на заказ
- Оптимальная герметичность за счет заливки со стороны кабеля
- Исполнения кабелей для всех распространенных типов сетей и полевых шин
- Для высокой безопасности передачи: подсоединение экрана к корпусу при помощи опциональной ЭМС-гайки
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 60 В |
| Расчетное импульсное напряжение | 1,5 кВ |
| Полюсов | 5 |
| Сопротивление изоляции | 100 MΩ |
| Кодирование | B - инверс. |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Тип сигнала/категория | INTERBUS |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | > 100 |
| Момент затяжки | 2 Нм ... 3 Нм (С монтажной стороны) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
Кабель
| Тип кабеля | INTERBUS |
|---|---|
| Тип кабеля (краткое обозначение) | 900 |
| Тип сигнала/категория | INTERBUS |

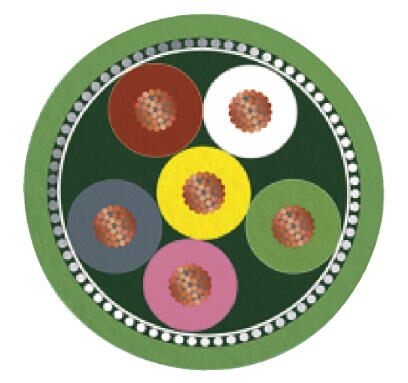

| Конструкция кабеля | 3 x 2 x 0,22 мм² |
| Сечение провода | 3x 2x 0,22 мм² |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 32x 0,10 мм |
| Цвета жил | желто-зеленый, бело-коричневый, серо-розовый |
| Скрутка пары | 2 проводника для пары |
| Общая скрутка | 3 пары для сердечника |
| Экранировка | Оплетка из медной проволоки |
| Внешняя оболочка, цвет | зеленый RAL 6017 |
| Наружный диаметр кабеля D | 8 мм |
| Минимальный радиус изгиба, жесткая прокладка | 7,5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 15 x D |
| Количество циклов изгибания | 5000000 |
| Радиус изгиба | 120 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 1,6 м/c |
| Ускорение | 3,2 м/c² |
| Масса кабеля | 70 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PE |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 5 ГΩ*км |
| Сопротивление шлейфа | ≤ 159,80 Ом/км |
| Проводники - емкость | ≤ 60 нФ/км (при 800 Гц) |
| Волновое сопротивление | 120 Ω ±20 % (при 64 кГц) |
| 100 Ω ±15 % (при 1 МГц) | |
| Переходное затухание (NEXT) | ≥ 61 дБ (при 772 кГц) |
| ≥ 59 дБ (при 1 МГц) | |
| ≥ 55 дБ (при 2 МГц) | |
| ≥ 50 дБ (при 4 МГц) | |
| ≥ 46 дБ (при 8 МГц) | |
| ≥ 44 дБ (при 10 МГц) | |
| ≥ 41 дБ (при 16 МГц) | |
| ≥ 40 дБ (при 20 МГц) | |
| Ослабление | ≤ 15 дБ/км (при 256 кГц) |
| ≤ 24 дБ/км (при 772 кГц) | |
| ≤ 27 дБ/км (при 1 МГц) | |
| ≤ 52 дБ/км (при 4 МГц) | |
| ≤ 84 дБ/км (при 10 МГц) | |
| ≤ 112 дБ/км (при 16 МГц) | |
| ≤ 119 дБ/км (при 20 МГц) | |
| Скорость передачи сигнала | 0,66 c |
| Сопротивление устройства сопряжения | |
| Номинальное напряжение, проводник | 250 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
| Испытательное напряжение, фаза / фаза | 1500 Вэфф |
| Испытательное напряжение, фаза / экран | 1000 Вэфф |
| Негорючесть | согласно VDE 0472 части 4, способ испытания B |
| согласно МЭК 60332-1 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -30 °C ... 70 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
