Возможные производители: KLEMSAN
Встраиваемый соединитель для датчика/исп. устр-ва, штекер, 17-контактн., с экранир. контактом, M12-SPEEDCON, экранированный, с мех. ключом А, монтаж на задней панели / резьбовое крепление M16, с прямыми выводами под пайку
Преимущества для Вас

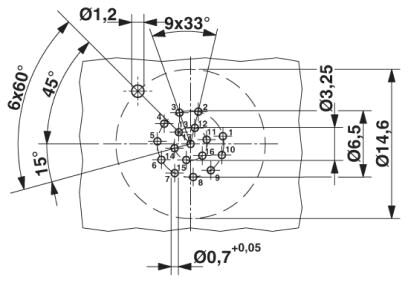

- Простота монтажа на печатную плату: цельные штекерные разъемы для пайки волной припоя
- Любые распространенные схемы расположения контактов и кодировка для передачи сигналов, данных и питания с унифицированной конструкцией
- Система быстрой фиксации SPEEDCON снижает время на кабельную разводку
- Для высокой безопасности передачи: опциональное подсоединение экрана к корпусу при помощи контакта
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
|---|---|
| -40 °C ... 85 °C (без механического приведения в действие) | |
| Степень защиты | IP67 |
Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
|---|---|
| Расчетный ток при 40 ℃ | 1,5 A |
| Расчетное напряжение | 30 В |
| Расчетное импульсное напряжение | 0,8 кВ |

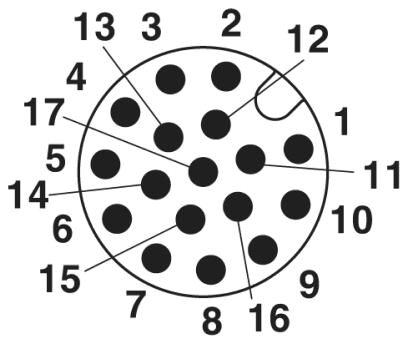

| Полюсов | 17 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Выводы под пайку |
| Циклы установки | > 100 |
| Момент затяжки | 3 Нм ... 4 Нм (С монтажной стороны) |

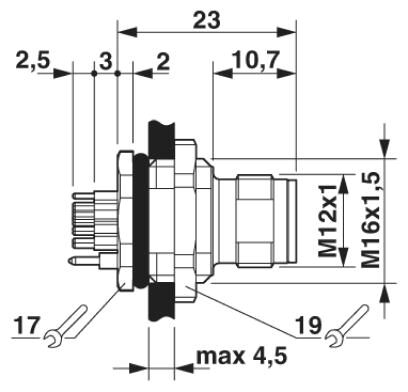

| Тип монтажа | Монтаж с внутренней стороны M16 x 1,5 с плоской гайкой |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA 6.6 |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Кабель
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (кабель, жестко прокладываемый) |
| -25 °C ... 85 °C (кабель, для подвижного монтажа) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
