Артикул:
1453012
Внутрений код:
PC-1453012
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
69,7 кб
Характеристики
Вес, шт
—
186,800 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
10 405.10 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

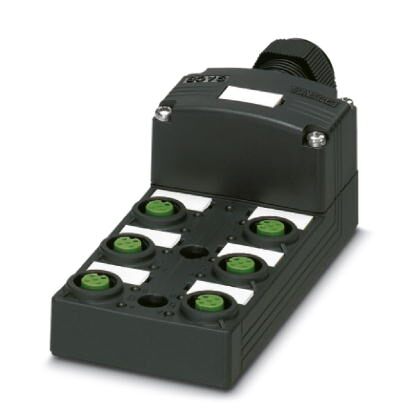

Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: Гнездовой разъем M12-SPEEDCON Пластик, количество гнезд: 6, полюсов: 5, механические ключи: A - стандарт, гнездо для платы: Двойной, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: Пружинные зажимы 180°, экранировка: нет
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря литому корпусу и высокой степени защиты
- Гибкое, децентрализованное объединение сигналов в одном магистральном проводе
- Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике
- Экономия места: распределительная коробка с двойным рядом шунтирования для установки двух датчиков в одно гнездо
- Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON
- Гибкость: распределительная коробка с соединительным колпаком для сборки на месте
Общие сведения
| Расчетное напряжение | 24 В DC |
|---|---|
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 12 A |
| Полюсов | 5 |
| Количество гнезд | 6 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип подключения, датчик / исполнительный элемент | Гнездовой разъем M12-SPEEDCON |
| Указание | При подключении сигнальных проводов к черным клеммам для печатных плат используйте, пожалуйста, отвертку 0,4 x 2,0 мм. При работе с черными клеммами для печатных плат следует прилагать минимальное усилие. Отвертка: SZS 0,4X2,0 - 1205202 Отвертки больших размеров или слишком большое прилагаемое усилие могут привести к повреждению клемм для печатных плат. При использовании кабельных наконечников жилы вводятся прямо в клеммы для печатных плат без открывания области зажима. |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
Функция локальной диагностики
| Локальная диагностика | Электропитание LED зел. |
|---|---|
| Отображение состояния ввода-вывода LED желт. |
Характеристики магистрального кабеля
| Тип подключения | Пружинные зажимы |
|---|---|
| Мин. сечение проводника (сигнальная цепь) | 0,2 мм² |
| Макс. сечение проводника (сигнальная цепь) | 0,5 мм² |
| Сечение проводника AWG мин. (сигнальная цепь) | 24 |
| Сечение проводника AWG макс. (сигнальная цепь) | 20 |
| Длина зачищаемой части (сигнал) | 6 мм |
| Мин. сечение проводника (цепь питания) | 0,2 мм² |
| Макс. сечение проводника (цепь питания) | 1,5 мм² |
| Сечение проводника AWG мин. (цепь питания) | 24 |
| Сечение проводника AWG макс. (цепь питания) | 16 |
| Длина зачищаемой части (питание) | 10 мм |
| Мин. наружный диаметр проводника | 7 мм |
| Макс. наружный диаметр проводника | 12 мм |
| Длина снятия изоляции | 50 мм (Магистральный кабель) |
| Момент затяжки винтов крышки | 1 Нм |
| Момент затяжки накидной гайки | 2,5 Нм |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Момент затяжки монтажного винта крепления корпуса | 0,5 Нм |
Тип изоляционного материала
| Материал корпуса | PBT |
|---|---|
| Материал, заливочная масса | PUR |
| Материал, контакт | Сплав меди |
| Материал, контактная поверхность | позолоченный |
| Материал, держатель контакта | PA |
| Материал, резьбовая втулка | PBT |
| Материал, уплотнительное кольцо | NBR |
| Материал уплотнения | NBR (Разъем с кабелем) |
Назначение выводов
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WH/YE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YE/BN | |
| 1-6 / 1 (+ 24 V) = BN | |
| 1-6 / 3 (0 V) = BU | |
| 1-6 / 5 (PE) = GN/YE |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
