Артикул:
1454134
Внутрений код:
PC-1454134
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
66,9 кб
Характеристики
Вес, шт
—
378,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
7 582.04 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Кабель для датчика / исполнительного элемента, 4-полюсн., PE-X/PE-X без галогенов, темно-серый RAL 7021, экранирован., Штекеры прямое M12, А-кодирование, к свободный конец, длина кабеля: 5 м, для применения вне помещений, с накатанной гайкой из легированной стали
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Защита от коррозии всех открытых металлических частей благодаря использованию высококачественной стали 1.4404
- Прочность: устойчивость к воздействию масел, УФ-излучения и озона, а также воздействию температур от -40 °C до +105 °C
- Надежная передача сигналов – экран 360° в условиях повышенных электромагнитных нагрузок
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) |
|---|---|
| -40 °C ... 85 °C (при быстрой смене температур (согласно МЭК 60512-11-4)) | |
| Степень защиты | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PP |
| Материал корпуса ручки | PP |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | FPM |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |

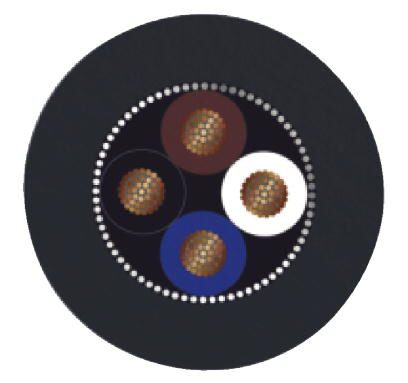

Кабель
| Тип кабеля | черный PE-X |
|---|---|
| Тип кабеля (краткое обозначение) | 28X |
| Условное обозначение кабеля | Li2X2X-C-Vl-2X |
| Сечение провода | 4x 0,5 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 28x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,6 мм ±0,05 мм (Сигнальный провод) |
| Толщина стенки, изоляция | около 0,3 мм (Изоляция жилы) |
| около 0,7 мм (Внешняя оболочка) | |
| около 0,45 мм (Внутренняя оболочка) | |
| Цвета жил | коричневый, белый, синий, черный |
| Общая скрутка | 4 жилы в скрутке |
| Шаг общей скрутки | 108,8 мм |
| Экранировка | Оплетка из медной проволоки |
| защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Наружный диаметр кабеля D | 6,8 мм ±0,2 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 34 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 68 мм |
| Количество циклов изгибания | 1000000 |
| Радиус изгиба | 68 мм |
| Путь перемещения | 10 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 10 м/c² |
| Масса кабеля | 74 кг/км |
| Внешняя оболочка, материал | PE-X |
| Материал внутренней оболочки | PE-X |
| Материал, изоляция проводника | PE-X |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 100 МΩ*км (при 20 °C) |
| Сопротивление кабеля | ≤ 39 Ом/км (при 20 °C) |
| Проводники - емкость | ≤ 100 нФ/км (провод-провод, асимметричный/соприкасающийся) |
| ≤ 85 нФ/км (провод-провод, симметричный/звездообразная четверка) | |
| ≤ 150 нФ/км (Экран проводника) | |
| Индуктивность кабеля | 0,64 мГн/км (при 1 кГц) |
| 0,46 мГн/км (при 10 МГц) | |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Испытательное напряжение, проводник | ≥ 3000 В AC |
| Прочие характеристики | отвержденный излучением |
| Негорючесть | согласно DIN 60332-1-2 |
| согласно DIN EN 50266-2-5 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно DIN VDE 0276-605 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
| -15 °C ... 105 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
