Артикул:
1457131
Внутрений код:
PC-1457131
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
70 кб
Характеристики
Вес, шт
—
110,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
1 658.97 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

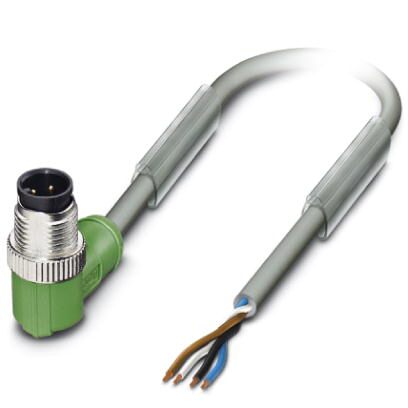

Кабель для датчика / исполнительного элемента, 4-полюсн., PUR без галогенов, стойкий к воздействию искр при сварке, повышенная гибкость, серый RAL 7001, Штекеры угловой M12, А-кодирование, к свободный конец, длина кабеля: 3 м, для использования на роботах и тяговых цепях
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 | |
| IP68 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 250 В AC |
| 250 В DC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 10 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | Нет |
| Защитная цепь / модуль | без схемы подключения |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | HB |
Кабель
| Указание | По причине большой прочности внешняя оболочка этого кабеля снимается только с интервалом 5 см. |
|---|---|
| Тип кабеля | полиуретан, сверхгибкий, серый |
| Тип кабеля (краткое обозначение) | 800 |
| Условное обозначение кабеля | Li12YYTPE-HF |
| UL AWM Style | 20233 |
| Сечение провода | 4x 0,34 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,3 мм ±0,05 мм (Сигнальный провод) |
| Цвета жил | коричневый, белый, синий, черный |
| Общая скрутка | 4 жилы в скрутке |
| Внешняя оболочка, цвет | серый RAL 7001 |
| Наружный диаметр кабеля D | 4,8 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Минимальный радиус изгиба, гибкая прокладка | 7,5 x D |
| Количество циклов изгибания | 10000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 7,5 x D |
| Путь перемещения | 5 м |
| Скорость поперечного перемещения | 3,3 м/c |
| Ускорение | 5 м/c² |
| Количество циклов изгибания | 15000000 |
| Радиус изгиба | 50 мм |
| Путь перемещения | 0,9 м |
| Скорость поперечного перемещения | 5 м/c |
| Ускорение | 30 м/c² |
| Нагрузка на скручивание | ± 360 °/м (1 000 000 циклов кручения) |
| Масса кабеля | 33,5 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PES |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 20 МΩ*км |
| Сопротивление кабеля | около 53 Ом/км |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, проводник | 2000 В |
| Прочие характеристики | Кабельная оболочка устойчива к сварочным искрам, пригодна для повторной переработки, матовая, с низкой адгезионной способностью, из износостойкого, трудновоспламеняющегося и самозатухающего материала |
| не содержит силикона и кадмия | |
| материалы, не ухудшающие свойств при попадании на них лаков и красок | |
| Негорючесть | согласно МЭК 60332-1-2 |
| согласно UL 758/1581 VW-1 | |
| согласно UL 758/1581 FT1 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| Маслостойкость | согласно HD 22.10 |
| согласно DIN EN 60811-404 (Внешняя оболочка) | |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям |
| не содержит силикона | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C (кабель, жестко прокладываемый) |
| -30 °C ... 90 °C (кабель, для подвижного монтажа) | |
| до 120 °C (для 3000 ч) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
