Возможные производители: KLEMSAN

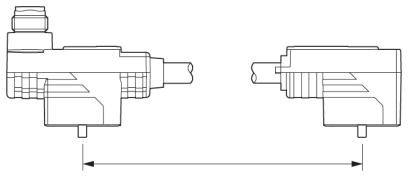

Адаптер двойного разъема клапана, NPN, 4-полюсн., PUR/ПВХ, черный RAL 9005, Штекеры прямое M12 SPEEDCON, А-кодирование, к Штекер типа BI для электромагнитного клапана (11 мм), с 1 светодиод, подключение с помощью Диод Зенера и Штекер типа BI для электромагнитного клапана (11 мм), с 1 светодиод, подключение с помощью Диод Зенера, расстояние штекера для клапана: 0,2 м
Преимущества для Вас
- Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
- Прочный разъем для электромагнитных клапанов с диодом Зенера в качестве защитной схемы
- Рационально: управление клапанами посредством двух разъемов, подключенных при помощи одного кабеля
- Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (Вентильный штекер) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 24 В AC |
| 24 В DC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Тип сигнала/категория | NPN |
| Индикатор состояния | 1 светодиодный индикатор |

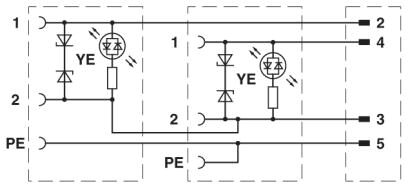

| Защитная цепь / модуль | Диод Зенера |
| Мощность импульса Wmax | 40 Вт (при прямоугольном импульсе 100 мкс) |
| Напряжение клеммы | 70 В (при постоянном токе 2 мА) |
| Запирающее напряжение | 50 В |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | 50 (Вентильный штекер) |
| Момент затяжки | 0,6 Нм (Вентильный штекер) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал контакта разъема для клапана | CuSn |
| Материал контактной поверхности штекера для клапана | Sn |
| Материал контактной вставки штекера для клапана | PA 6.6 |
| Материал корпуса штекера для клапана | TPU |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | TPU (Литое уплотнение) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | HB |
Кабель
| Тип кабеля | Полиуретан/ПВХ, черный, 0,75мм² |
|---|---|
| Тип кабеля (краткое обозначение) | 116 |
| Условное обозначение кабеля | LiYY11Y |
| UL AWM Style | 20549 |
| Сечение провода | 3x 0,75 мм² |
| AWG, сигнальная линия | 18 |
| Конструкция кабеля, сигнальная линия | 24x 0,20 мм |
| Диаметр проводника вкл. изоляцию | 1,7 мм ±0,05 мм |
| Цвета жил | черный 1, черный 2, зеленый/желтый |
| Общая скрутка | 3 жилы в скрутке |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Наружный диаметр кабеля D | 5,8 мм ±0,2 мм |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 1000000 |
| Скорость поперечного перемещения | 2 м/c |
| Ускорение | 2,5 м/c² |
| Внешняя оболочка, материал | PUR |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 20 МΩ*км |
| Сопротивление кабеля | 26 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, проводник | 1200 В |
| Прочие характеристики | гибкий |
| Негорючесть | DIN VDE 0482 |
| DIN EN 50265-2-1 | |
| согласно UL FT-2 | |
| Стойкость, прочие данные | низкая адгезия |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
