Возможные производители: KLEMSAN
Разъем, 3-полюсн., Гнездо прямое M8, А-кодирование, Винтовые зажимы, материал накатанной гайки: латунь, никелированный, наружный диаметр кабеля 3,5 мм ... 5 мм

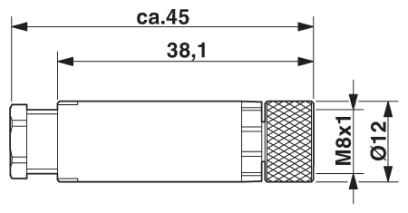

Размеры
| Диаметр корпуса | 12 мм |
|---|---|
| Длина | 45 мм |
| Наружный диаметр проводника | 3,5 мм ... 5 мм |
| Длина зачищенной части оболочки | 12 мм |
| Длина зачищенной части одной жилы | 4 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 3 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Индикатор состояния | Нет |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип подключения | Винтовые зажимы |
| Сечение провода | 0,14 мм² ... 0,5 мм² (без кабельного наконечника) |
| 0,14 мм² ... 0,5 мм² (с кабельным наконечником) | |
| 0,14 мм² ... 0,5 мм² (жесткий) | |
| Сечение проводника AWG | 26 ... 20 (без кабельного наконечника) |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,2 Нм (Продольная накатка М8) |
| 0,5 Нм (Штекерная насадка с соединительной гильзой) | |
| 0,3 Нм ... 0,4 Нм (Нажимной винт при диаметре кабеля 3 мм ... 4 мм) | |
| 0,8 Нм ... 1 Нм (Прижимной винт при внешнем диаметре проводника 4 мм ... 5 мм) | |
| 0,1 Нм (Винтовые клеммы) | |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников (без изоляции), так и без них |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA |
| Материал корпуса ручки | PBT |
| Материал накатанной гайки | латунь, никелированный |
| Материал уплотнения | NBR |
Стандарты и предписания
| Обозначение стандарта | Разъем М8 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-104 |
| Класс воспламеняемости согласно UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
