Артикул:
1507269
Внутрений код:
PC-1507269
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
65,5 кб
Характеристики
Вес, шт
—
630,800 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
9 428.53 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Системный кабель шины, PROFIBUS (12 Мбит/с), 2-полюсн., PUR без галогенов, фиолетовый RAL 4001, экранирован., Штекеры прямое M12, B-кодирование, к свободный конец, длина кабеля: 10 м
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Указание | Другую продукцию с различными длинами проводников вы можете найти в разделе принадлежностей |
|---|---|
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 2 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | B - инверс. |
| Тип сигнала/категория | PROFIBUS, 12 Мбит/с (макс. 100 м) |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Материал, контакт | CuSn |
|---|---|
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |

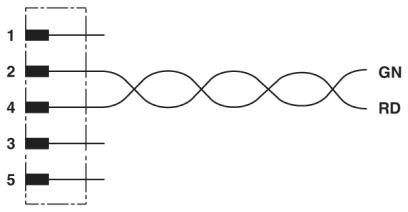

Разводка подсоединений
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 2 (Штекер) | GN (A-провод) |
|---|---|
| 4 (Штекер) | RD (B-провод) |
Кабель
| Тип кабеля | PROFIBUS |
|---|---|
| Тип кабеля (краткое обозначение) | 910 |
| UL AWM Style | 21198 (80 °C / 300 В) |
| Конструкция кабеля | 1x2xAWG24/19 |
| Сечение провода | 2x 0,25 мм² (Сигнальный провод) |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
| Диаметр проводника вкл. изоляцию | 2,55 мм ±0,07 мм |
| Цвета жил | красный, зеленый |
| Общая скрутка | 2 провода с 2 наполнителями для сердечника |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | фиолетовый RAL 4001 |
| Наружный диаметр кабеля D | 7,8 мм ±0,2 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 40 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 65 мм |
| Количество циклов изгибания | 4000000 |
| Радиус изгиба | 65 мм |
| Путь перемещения | 4,5 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 3 м/c² |
| Количество циклов изгибания | 5000000 |
| Радиус изгиба | 80 мм |
| Путь перемещения | 4,5 м |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 3 м/c² |
| Масса кабеля | 90 кг/км |
| Внешняя оболочка, материал | PUR |
| Наполнитель | PP |
| Материал, изоляция проводника | Foam-Skin PP |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ 5 ГΩ*км |
| Сопротивление кабеля | ≤ 78,6 Ом/км |
| Проводники - емкость | ном. 30 пФ/м |
| Волновое сопротивление | 150 Ω ±10 % (3 МГц ... 20 МГц) |
| Ослабление | ≤ 0,049 дБ/м (при 16 МГц) |
| Номинальное напряжение, проводник | 30 В |
| Испытательное напряжение, фаза / фаза | 1500 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 1500 В (50 Гц, 1 мин) |
| Негорючесть | UL 1581, разд. 1060 (FT-1) |
| МЭК 60332-1-2 | |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| соответствует EN 60754-1 | |
| Стойкость, прочие данные | низкая адгезия |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -30 °C ... 80 °C (кабель, для подвижного монтажа) | |
| ≤ 70 °C (Кабель, использование в буксирных цепях) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27060306 |
|---|---|
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061800 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
