Возможные производители: KLEMSAN
Разъем, 5-полюсн., экранирован., Гнездо прямое M12, А-кодирование, Пружинные зажимы, материал накатанной гайки: латунь, никелированный, наружный диаметр кабеля 4 мм ... 8 мм
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Гибкость: разъемы для сборки на месте
- Пружинный разъем: надежное подключение благодаря высокой силе контакта, в том числе в условиях повышенных сотрясений и вибраций
- Надежная передача сигналов - экран 360° в условиях повышенных электромагнитных нагрузок

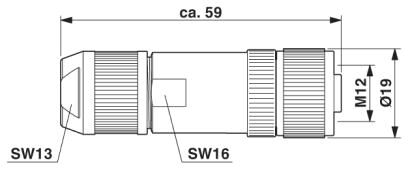

Размеры
| Наружный диаметр проводника | 4 мм ... 8 мм |
|---|---|
| Длина зачищенной части оболочки | 33 мм |
| Длина зачищенной части одной жилы | 10 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 60 В DC |
| 48 В AC | |
| Полюсов | 5 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Шок, вибрация EN 50155:2001 при сечении жилы 0,14 мм² ... 0,34 мм² | |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Пружинные зажимы |
| Сечение провода | 0,14 мм² ... 0,5 мм² |
| Сечение проводника AWG | 26 ... 20 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 0,8 Нм (Штекерная насадка с соединительной гильзой) | |
| 3 Нм (Контргайка) | |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | латунь, никелированный |
| Материал уплотнения | NBR |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты / нормативные документы | EN 50155:2001 |
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
