Артикул:
1517288
Внутрений код:
PC-1517288
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
71,2 кб
Характеристики
Вес, шт
—
988,190 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

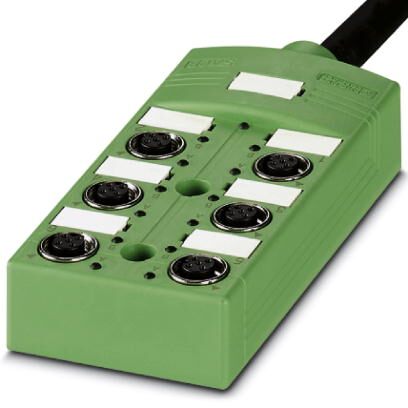

Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: Гнездовой разъем M12-SPEEDCON металл, количество гнезд: 6, полюсов: 5, механические ключи: A - стандарт, гнездо для платы: Двойной, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: Жесткое подключение 180°, PUR, не содержащий галогена, длина кабеля: 5 м, экранировка: нет
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря литому корпусу и высокой степени защиты
- Гибкое, децентрализованное объединение сигналов в одном магистральном проводе
- Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике
- Экономия места: распределительная коробка с двойным рядом шунтирования для установки двух датчиков в одно гнездо
- Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON
Общие сведения
| Расчетное напряжение | 24 В DC |
|---|---|
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 12 A |
| Полюсов | 5 |
| Количество гнезд | 6 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип подключения, датчик / исполнительный элемент | Гнездовой разъем M12-SPEEDCON |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 90 °C |
| -40 °C ... 90 °C (При жестком монтаже) | |
| -5 °C ... 80 °C (При подвижном монтаже) |
Функция локальной диагностики
| Локальная диагностика | Электропитание LED зел. |
|---|---|
| Отображение состояния ввода-вывода LED желт. |
Данные по подключению магистрального кабеля
| Тип подключения | Жесткое подключение |
|---|---|
| Длина кабеля | 5 м |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Момент затяжки монтажного винта крепления корпуса | 0,5 Нм |
Тип изоляционного материала
| Материал корпуса | PBT |
|---|---|
| Материал, заливочная масса | PUR |
| Материал, контакт | Сплав меди |
| Материал, контактная поверхность | позолоченный |
| Материал, держатель контакта | PA |
| Материал, резьбовая втулка | Сплав цинка, изготовление методом литья под давлением |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал, уплотнительное кольцо | NBR |
Назначение выводов
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WH/YE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YE/BN | |
| 1-6 / 1 (+ 24 V) = BN | |
| 1-6 / 3 (0 V) = BU | |
| 1-6 / 5 (PE) = GN/YE |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |

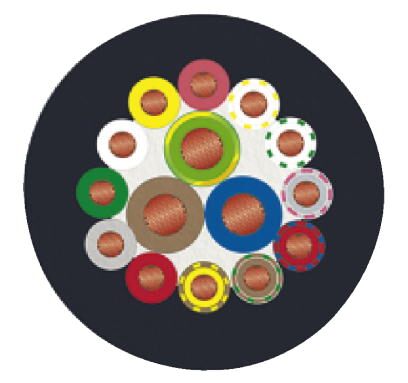

Кабель
| Условное обозначение кабеля | Li9Y11Y-HF |
|---|---|
| Сечение провода | 12x 0,5 мм² (Сигнал) |
| 3x 0,5 мм² (Соединение активно) | |
| AWG, сигнальная линия | 20 |
| AWG, напряжение питания | 17 |
| Конструкция кабеля, сигнальная линия | 64x 0,10 мм |
| Конструкция кабеля, напряжение питания | 128x 0,10 мм |
| Общая скрутка | Скрученные жилы |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Наружный диаметр кабеля D | 10,4 мм ±0,3 мм |
| Количество циклов изгибания | 2000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 2 м |
| Скорость поперечного перемещения | 2 м/c |
| Внешняя оболочка, материал | PUR |
| Материал проводника | медный гибкий провод |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, проводник | 2000 В |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140815 |
|---|---|
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27250300 |
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279219 |
| eCl@ss 8.0 | 27279219 |
| eCl@ss 9.0 | 27440108 |
