Возможные производители: KLEMSAN

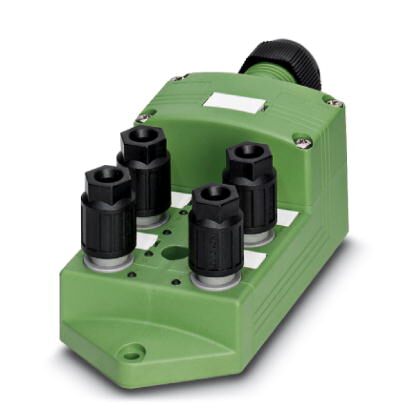

Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: QUICKON, 0,14 мм² ... 0,34 мм², количество гнезд: 4, полюсов: 3, гнездо для платы: oдин ряд, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: вставные винтовые клеммы 180°, экранировка: нет
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря литому корпусу и высокой степени защиты
- Гибкое, децентрализованное объединение сигналов в одном магистральном проводе
- Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике
- Инновационная и быстрая технология сборки при помощи срезных клемм
- Гибкость: распределительная коробка с соединительным колпаком для сборки на месте
Общие сведения
| Расчетное напряжение | 24 В DC |
|---|---|
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 10 A |
| 2x 8 A (при развязке по напряжению) | |
| Полюсов | 3 |
| Количество гнезд | 4 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип подключения, датчик / исполнительный элемент | QUICKON |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C |
Функция локальной диагностики
| Локальная диагностика | Подача напряжения питания модулям LED зел. |
|---|---|
| Отображение состояния ввода-вывода LED желт. |
Характеристики магистрального кабеля
| Тип подключения | вставные винтовые клеммы |
|---|---|
| Мин. сечение проводника (сигнальная цепь) | 0,14 мм² |
| Макс. сечение проводника (сигнальная цепь) | 1,5 мм² |
| Сечение проводника AWG мин. (сигнальная цепь) | 26 |
| Сечение проводника AWG макс. (сигнальная цепь) | 16 |
| Длина зачищаемой части (сигнал) | 7 мм |
| Мин. сечение проводника (цепь питания) | 0,14 мм² |
| Макс. сечение проводника (цепь питания) | 1,5 мм² |
| Сечение проводника AWG мин. (цепь питания) | 26 |
| Сечение проводника AWG макс. (цепь питания) | 16 |
| Мин. наружный диаметр проводника | 7 мм |
| Макс. наружный диаметр проводника | 12 мм |
| Длина снятия изоляции | 50 мм (Магистральный кабель) |
| Момент затяжки винтов крышки | 0,35 Нм |
| Момент затяжки накидной гайки | 2,5 Нм |
| Момент затяжки монтажного винта крепления корпуса | 0,5 Нм |
Характеристики кабеля
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Классы 2 - 6 |
|---|---|
| Изоляционный материал жилы | ПВХ / PE / PP |
| Диаметр проводника вкл. изоляцию | 0,7 мм ... 1,3 мм |
| Наружный диаметр кабеля, минимальный | 3,5 мм |
| Наружный диаметр кабеля, максимальный | 6 мм |
| Момент затяжки накидной гайки | 2 Нм |
| Раствор ключа - накидная гайка | 13 мм |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника макс. | 0,34 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 22 |
Тип изоляционного материала
| Материал корпуса | PBT |
|---|---|
| Материал, заливочная масса | PUR |
| Материал, контакт | сталь / медь |
| Материал, контактная поверхность | Sn |
| Материал, держатель контакта | PA 6.6 |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность, сторона магистрального кабеля | позолочен. |
| Материал держателя контакта, сторона магистрального кабеля | PA 6.6 V0 |

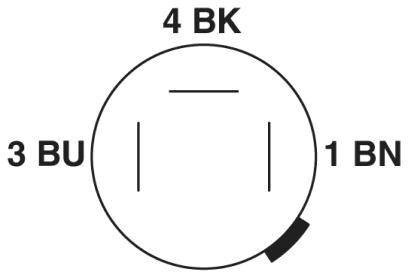

Назначение выводов
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = 1 / 4 |
|---|---|
| 2 / 4 (A) = 2 / 4 | |
| 3 / 4 (A) = 3 / 4 | |
| 4 / 4 (A) = 4 / 4 | |
| 1-4 / 1 (+ 24 V) = UN | |
| 1-4 / 3 (0 V) = 0 V |
