Артикул:
1550944
Внутрений код:
PC-1550944
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
62,4 кб
Характеристики
Вес, шт
—
830,900 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Системный кабель шины, INTERBUS, 4-полюсн., PUR без галогенов, черный RAL 9005, экранирован., свободный конец, к Гнездо угловой M8, длина кабеля: 20 м
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Тип сигнала/категория | INTERBUS |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Испытательное напряжение | 800 В |
| Момент затяжки | 0,2 Нм (Штекерные разъемы М8) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |

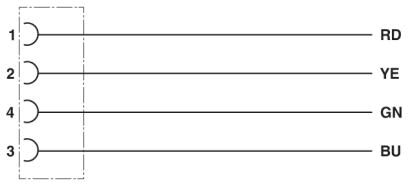

Разводка подсоединений
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 (Гнездо) | RD (0,34 мм²) |
|---|---|
| 3 (Гнездо) | BU (0,34 мм²) | |
| 2 (Гнездо) | YE (0,14 мм²) | |
| 4 (Гнездо) | GN (0,14 мм²) |
Кабель
| Тип кабеля | INTERBUS |
|---|---|
| Тип кабеля (краткое обозначение) | 950 |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Конструкция кабеля | 2xAWG26/19+2xAWG22/19 |
| Сечение провода | 2x 0,14 мм² (Сигнальный провод) |
| 2x 0,34 мм² (Напряжение питания) | |
| 1x 0,38 мм² (Дополнительный гибкий провод) | |
| AWG, сигнальная линия | 26 |
| AWG, напряжение питания | 22 |
| Конструкция кабеля, сигнальная линия | 19x 0,10 мм |
| Конструкция кабеля, напряжение питания | 19x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 0,97 мм (Сигнальный провод) |
| 1,25 мм (Напряжение питания) | |
| Толщина стенки, изоляция | 0,24 мм (Изоляция проводника, сигнальный проводник) |
| 0,25 мм (Изоляция проводника, питание) | |
| Цвета жил | красно-синий, зелено-желтый |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Полиэфирная пленка, оклеенная алюминием |
| Общая скрутка | 2 пары вокруг дополнительного гибкого провода в центре сердечника |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 85 % |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Толщина стенок внешней оболочки | около 0,75 мм |
| Наружный диаметр кабеля D | 5,2 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 7,5 x D |
| Количество циклов изгибания | 1000000 |
| Радиус изгиба | 110 мм |
| Путь перемещения | 6 м |
| Скорость поперечного перемещения | 4 м/c |
| Ускорение | 4 м/c² |
| Масса кабеля | 41 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ 20 МΩ*км |
| Сопротивление кабеля | ≤ 150 Ом/км (Сигнальный провод) |
| ≤ 58 Ом/км (Напряжение питания) | |
| Волновое сопротивление | 75 Ω ±10 Ω (Сигнальный провод) |
| 55 Ω ±10 Ω (Напряжение питания) | |
| Номинальное напряжение, проводник | ≤ 100 В |
| Испытательное напряжение, фаза / фаза | 1000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 1000 В (50 Гц, 1 мин) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -40 °C ... 80 °C (кабель, для подвижного монтажа) |
