Артикул:
1551914
Внутрений код:
PC-1551914
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
67,4 кб
Характеристики
Вес, шт
—
22,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 647.60 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Встраиваемый штекер для датчика / исполнительного элемента, 8 контактов, M12-SPEEDCON, монтаж с передней части стенки / винтовое крепление с M12, с гибким проводом 0,5 м (изоляция из ТРЕ), 8 x 0,25 мм²
Преимущества для Вас
- Подготовленные с гибкими проводниками для незамедлительного использования
- Сборка и длина проводников на заказ
- Оптимальная герметичность за счет заливки со стороны гибких проводников
- Обычные схемы расположения контактов для передачи сигналов и питания с унифицированной конструкцией
- Для высокой безопасности передачи: подсоединение экрана к корпусу при помощи опциональной ЭМС-гайки
- Система быстрой фиксации SPEEDCON снижает время на кабельную разводку
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP67 |
Общие сведения
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
|---|---|
| Расчетный ток при 40 ℃ | 2 A |
| Расчетное напряжение | 30 В |
| Расчетное импульсное напряжение | 0,8 кВ |
| Полюсов | 8 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Отдельные проводники |
| Циклы установки | > 100 |
| Момент затяжки | 1,5 Нм ... 2 Нм (С монтажной стороны) |
| Тип монтажа | Монтаж с внутренней стороны M12 x 1 с плоской гайкой |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA 6.6 |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Кабель
| Тип кабеля | Гибкий кабель TPE |
|---|---|
| Сечение провода | 0,25 мм² |
| AWG, сигнальная линия | 24 |
| Конструкция кабеля, сигнальная линия | 14x 0,15 мм |
| Диаметр проводника вкл. изоляцию | 1,15 мм ±0,07 мм |
| Толщина стенки, изоляция | 0,21 мм |

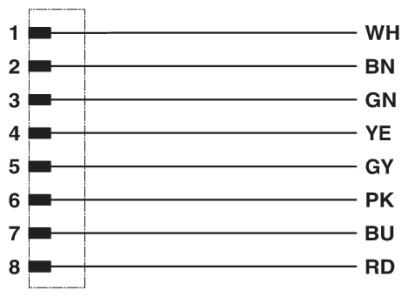

| Цвета жил | коричневый, синий, белый, серый, розовый, зеленый, желтый, красный |
| Материал, изоляция проводника | TPE |
| Материал проводника | гибкий провод из оцинкованной меди |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Сопротивление изоляции | ≥ 20 МΩ*км |
| Сопротивление кабеля | ≤ 80 мΩ/м |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, проводник | 2000 В AC |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (кабель, жестко прокладываемый) |
| -25 °C ... 85 °C (кабель, для подвижного монтажа) |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
