Возможные производители: KLEMSAN

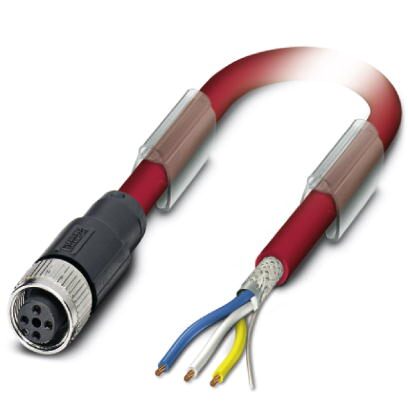

Системный кабель шины, CC-Link (10 Мбит/с), 4-полюсн., ПВХ, красный, экранирован., свободный конец, к Гнездо прямое M12, А-кодирование, длина кабеля: 5 м
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Тип сигнала/категория | CC-Link, 10 Мбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Разъем М12) |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |

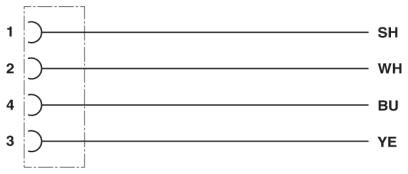

Разводка подсоединений
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 (Гнездо) | SR (Экран) |
|---|---|
| 2 (Гнездо) | WH (DB) | |
| 3 (Гнездо) | YE (DG) | |
| 4 (Гнездо) | BU (DA) |
Кабель
| Тип кабеля | CC-Link |
|---|---|
| Тип кабеля (краткое обозначение) | 990 |
| Конструкция кабеля | 3xAWG20/7 + 1xAWG22/19 (дополнительный гибкий провод) |
| Сечение провода | 0,5 мм² |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 7x 0,28 мм |
| Толщина стенки, изоляция | 0,89 мм (Внешняя оболочка) |
| Цвета жил | белый, желтый, синий |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 78 % |
| Внешняя оболочка, цвет | красный |
| Наружный диаметр кабеля D | 7,7 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 77 мм |
| Масса кабеля | 78,8 кг/км |
| Внешняя оболочка, материал | ПВХ |
| Материал, изоляция проводника | вспененный полиэтилен повышенной плотности |
| Материал проводника | медный гибкий провод |
| Сопротивление кабеля | 31,2 Ом/км |
| Производственная мощность | 61 пФ |
| Волновое сопротивление | 110 Ω |
| Номинальное напряжение, проводник | 300 В |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C (кабель, жестко прокладываемый) |
| -5 °C ... 60 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
