Артикул:
1582181
Внутрений код:
PC-1582181
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
67,2 кб
Характеристики
Вес, шт
—
40,200 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Проходная деталь, Тип подключения QUICKON, полюсов: 3+PE, 1 мм² ... 2,5 мм², 690 В, 20 A, черный, с гайкой QUICKON, диапазон диаметра кабеля: 9 мм ... 14 мм, монтажная резьба: M25, Зажимы Push-in, 2,5 мм²
Преимущества для Вас
- Инновации и экономия пространства - система быстрого соединения QUICKON для экономии до 80 % пространства при подсоединении на месте
- Удобство: простая и быстрая подготовка без использования специальных инструментов
- Высокая прочность: корпуса с классом защиты IP68/IP69K и IK07 для широкой области применения
- Надежное соединение благодаря защите от неправильного подключения и защите от прикосновений в соответствии с DIN EN 0105
- Рациональность - при использовании проходных деталей нет необходимости открывать устройства для подсоединения проводников
Общие сведения
| Указания по монтажу | Для проводников 2,5 мм² с кабельным наконечником можно использовать только клещи CRIMPFOX 10S (1212045) с четырехгранным обжимом. Шестигранные обжимные клещи CRIMPFOX 6H (1212046) нельзя использовать, поскольку диаметр диагонали слишком большой. |
|---|---|
| Конструкция | QPD 4x2,5 |
| Цвет | черный |
| Тип фиксатора | Винтовой зажим |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Подключение IDC |
| Полюсов | 4 |
| Количество контактов | 3+PE. |

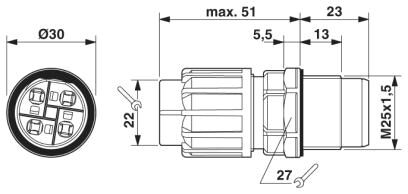

| Раствор ключа - накидная гайка | 22 мм |
| Момент затяжки накидной гайки | 5 Нм |
| Момент затяжки контргайки | 5 Нм |
| Раствор ключа - контргайка | 27 мм |
| Количество точек подключения | 10 |
| Сечение гибкого проводника мин. | 1 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 1 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 16 |
| Сечение провода AWG макс. | 14 |
Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0,15 мм |
|---|---|
| Изоляционный материал жилы | ПВХ / ПЭ / резина / термоизоляция |
| Диаметр проводника вкл. изоляцию | 2 мм ... 3,8 мм |
| Наружный диаметр кабеля | 9 мм ... 14 мм |
| Сечение жил кабеля | 2,5 мм² |
| Обозначение полюсов | 1, 2, 3, PE |
Окружающие условия
| Степень защиты | IP66 |
|---|---|
| IP68 (2 м / 24 ч) | |
| IP69K | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 100 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
Электрические характеристики
| Номинальный ток IN | 20 A |
|---|---|
| Расчетный ток | 20 A |
| Расчетное напряжение (III/3) | 690 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
Механические характеристики
| Частота подключения QUICKON | макс. 10 |
|---|---|
| Циклы установки | >= |
| Категория по ударному воздействию | IK07 |
Данные о материале
| Материал, контакт | Cu |
|---|---|
| Материал, контактная поверхность | с серебряным покрытием |
| Материал, держатель контакта | PA |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
