Возможные производители: KLEMSAN
Проходная деталь, Тип подключения QUICKON, полюсов: 4+PE, 1 мм² ... 2,5 мм², 690 В, 20 A, серый, с гайкой QUICKON, диапазон диаметра кабеля: 6 мм ... 10 мм, монтажная резьба: M25, отдельные жилы (приварен), 2,5 мм², жилы ровно обрезаны, длина кабеля: 0,5 м
Общие сведения
| Конструкция | QPD 5x2,5 |
|---|---|
| Длина кабеля | 0,5 м |
| Цвет | серый |
| Тип фиксатора | Винтовой зажим |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Подключение IDC |
| Полюсов | 5 |
| Количество контактов | 4+PE |

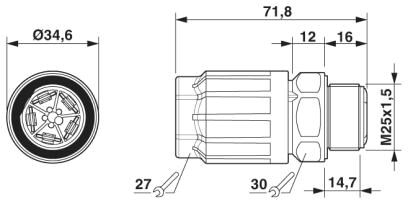

| Раствор ключа - накидная гайка | 27 мм |
| Момент затяжки накидной гайки | 10 Нм |
| Момент затяжки контргайки | 5 Нм |
| Раствор ключа - контргайка | 30 мм |
| Количество точек подключения | 10 |
| Сечение гибкого проводника мин. | 1 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 1 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 16 |
| Сечение провода AWG макс. | 14 |
Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0,15 мм |
|---|---|
| Изоляционный материал жилы | ПВХ / ПЭ / термоизоляция / резина |
| Диаметр проводника вкл. изоляцию | 2 мм ... 3,8 мм |
| Наружный диаметр кабеля | 6 мм ... 10 мм |
| 6 мм ... 11 мм | |
| Сечение жил кабеля | 2,5 мм² |
| Цвета жил | черный, коричневый, серый, синий, желто-зеленый |
| Обозначение полюсов | 1, 2, L, N, PE |
Окружающие условия
| Степень защиты | IP66 |
|---|---|
| IP68 (2 м / 24 ч) | |
| IP69K | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
Электрические характеристики
| Номинальный ток IN | 20 A |
|---|---|
| Расчетный ток | 20 A |
| Расчетное напряжение (III/3) | 690 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
Механические характеристики
| Частота подключения QUICKON | макс. 10 |
|---|---|
| Категория по ударному воздействию | IK07 |
Данные о материале
| Материал, контакт | Cu |
|---|---|
| Материал, контактная поверхность | с серебряным покрытием |
| Материал, держатель контакта | PA |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
